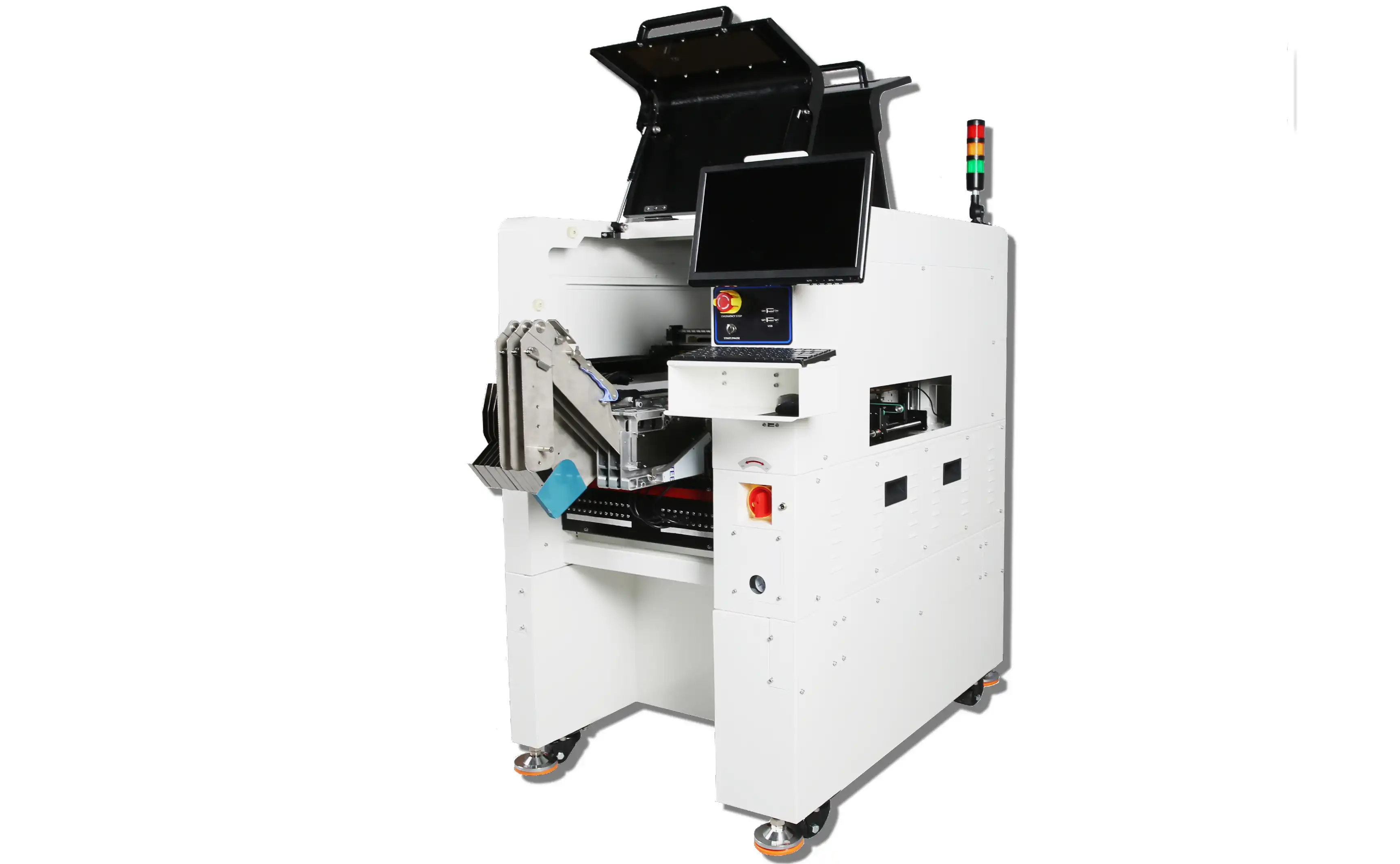

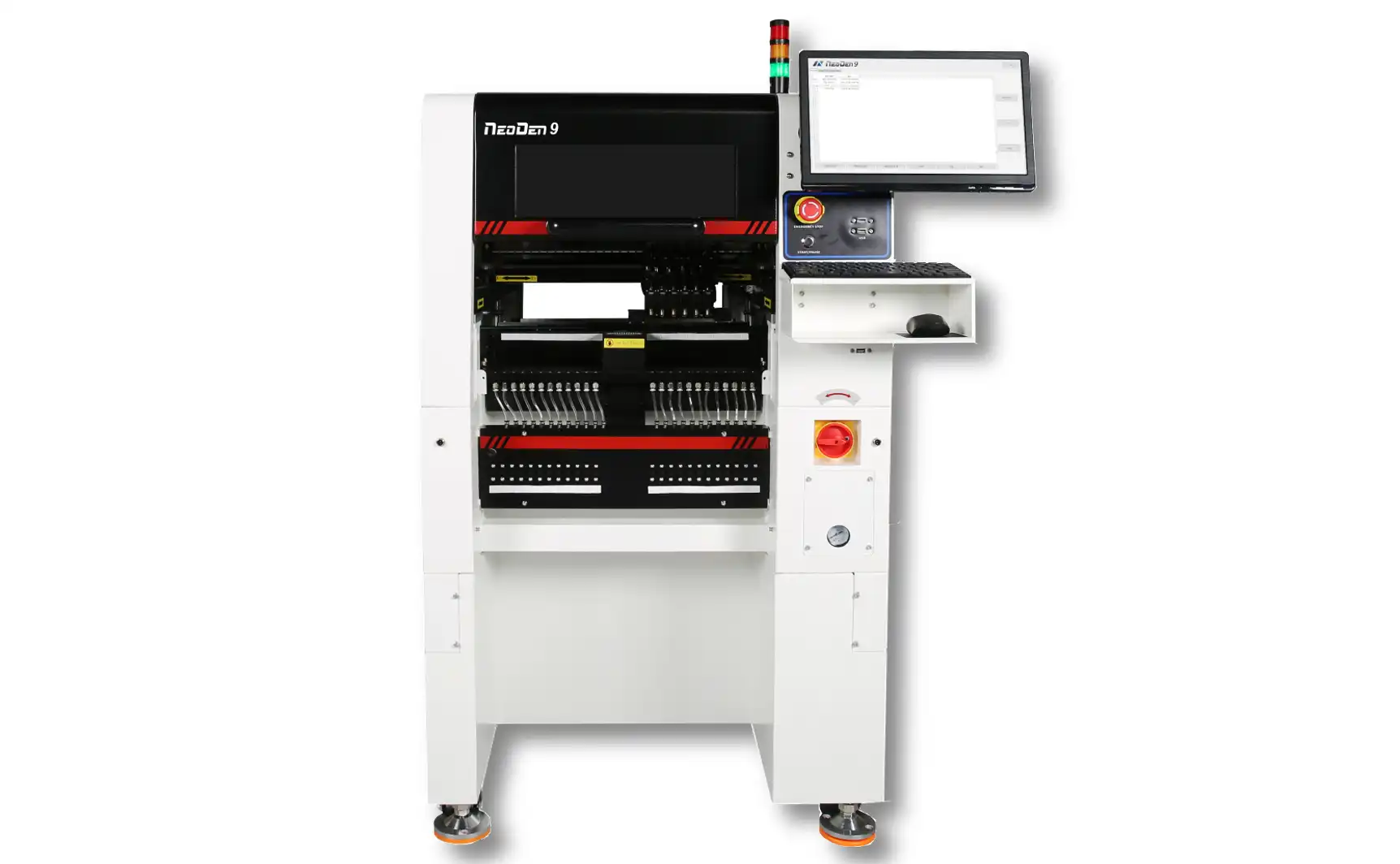

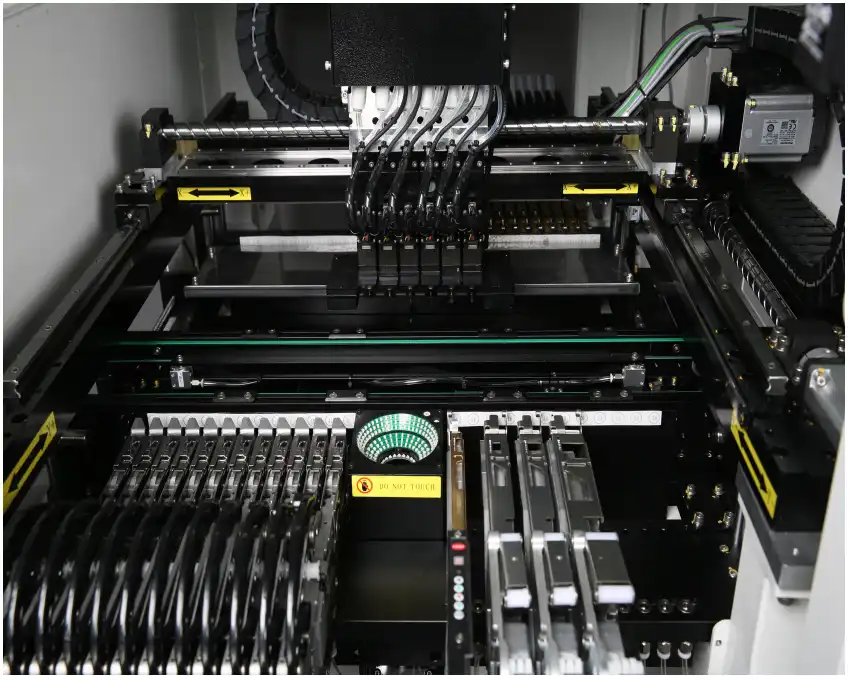

Neoden 9 SMD DİZGİ MAKİNESİ

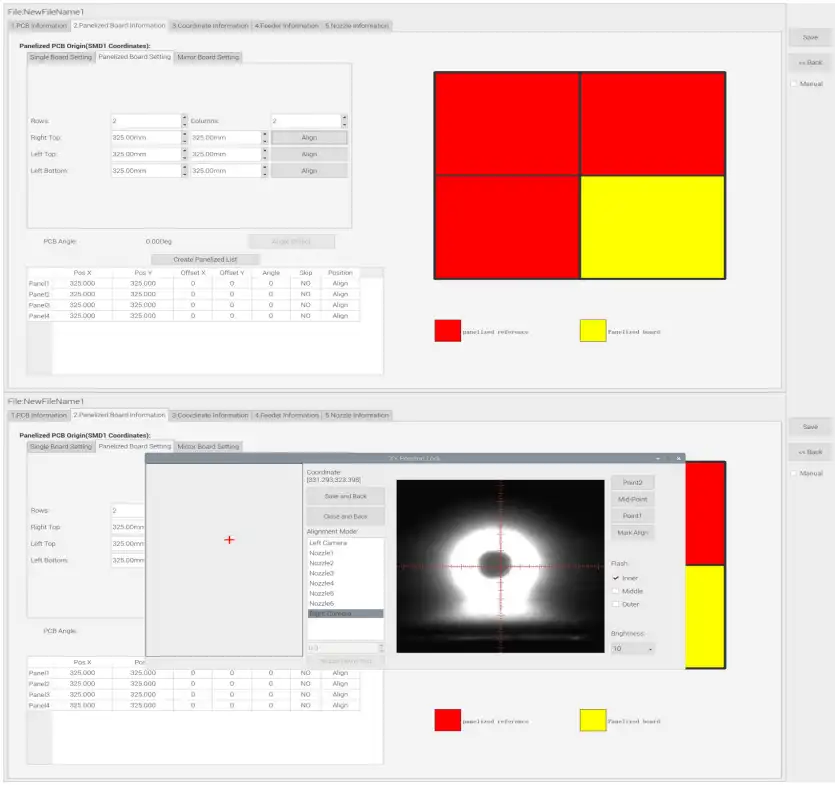

Linux üzerinde çalışan özgün yazılımı, daha kolay çalıştırma ve daha hızlı eğitimin yanı sıra esnek ve amaca uygun güncellemeleri sağlar.

Tek tık ile optimizasyon işlevi:

• Dizgi sıralaması;
• Malzeme alma pozisyonunun hızlı kalibrasyonu.

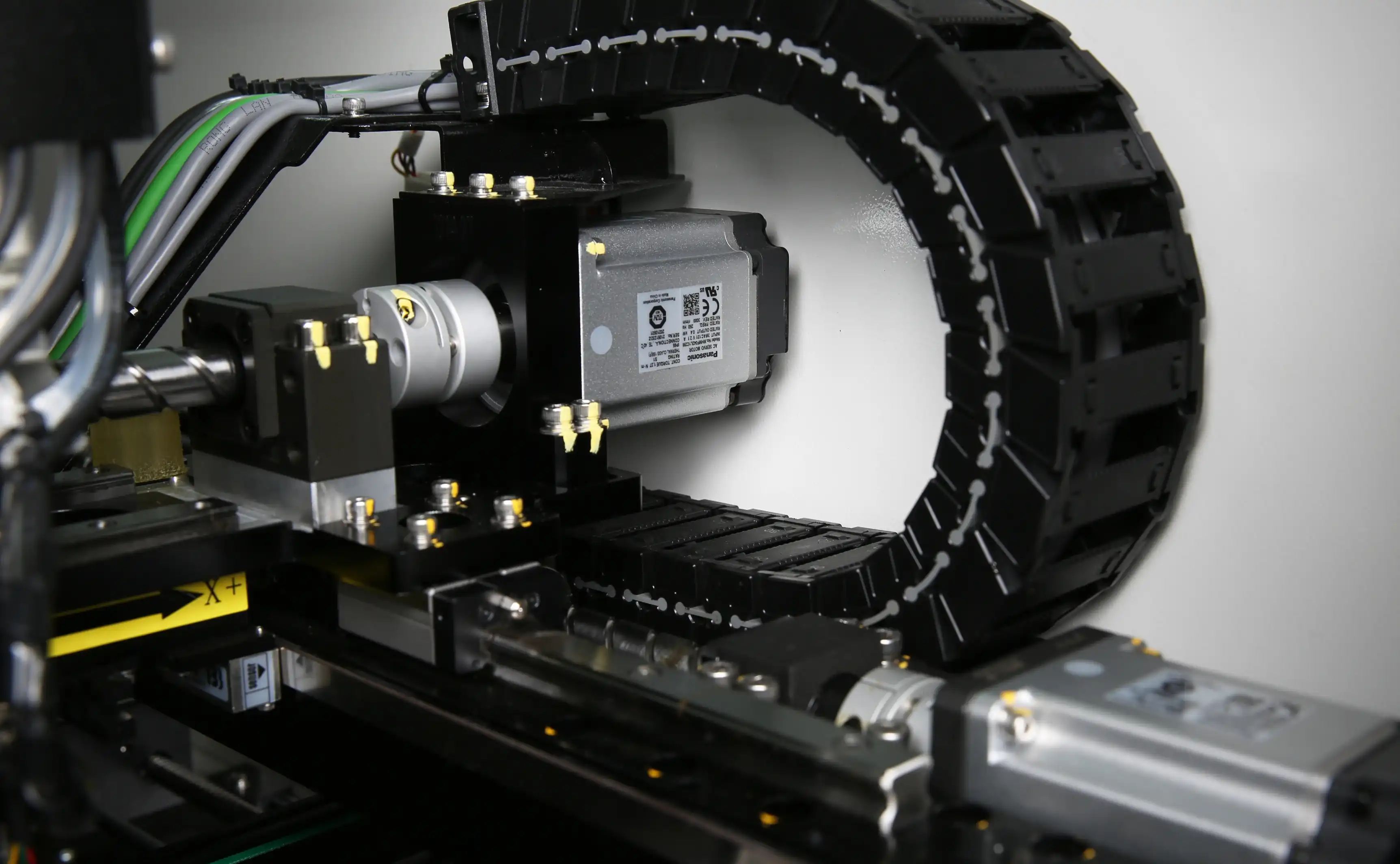

Daha yüksek tork ve ivmelenme ile kararlı ve dayanıklı yerleştirme elde etmek için Panasonic 400W servo motorla donatılmıştır.

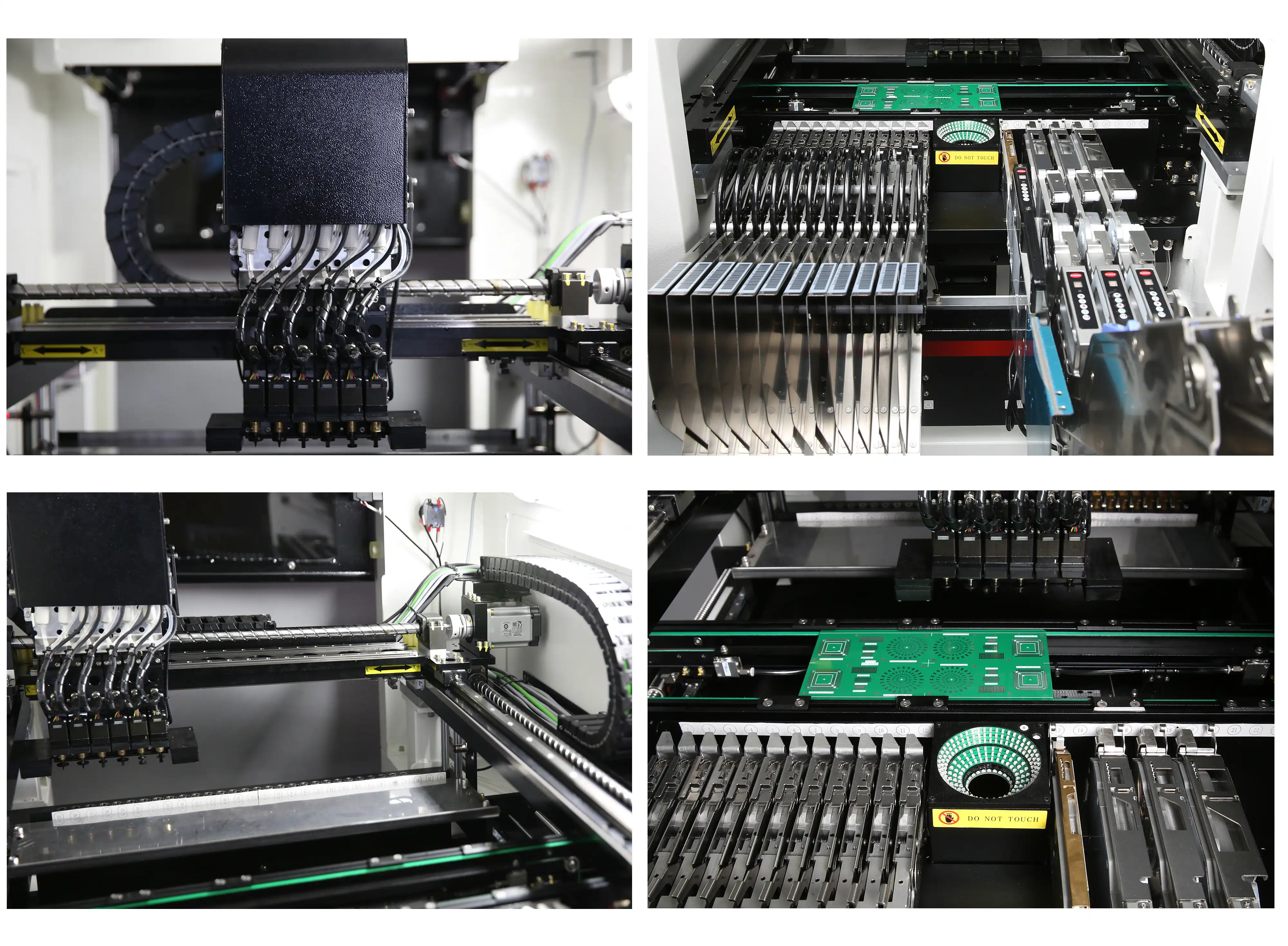

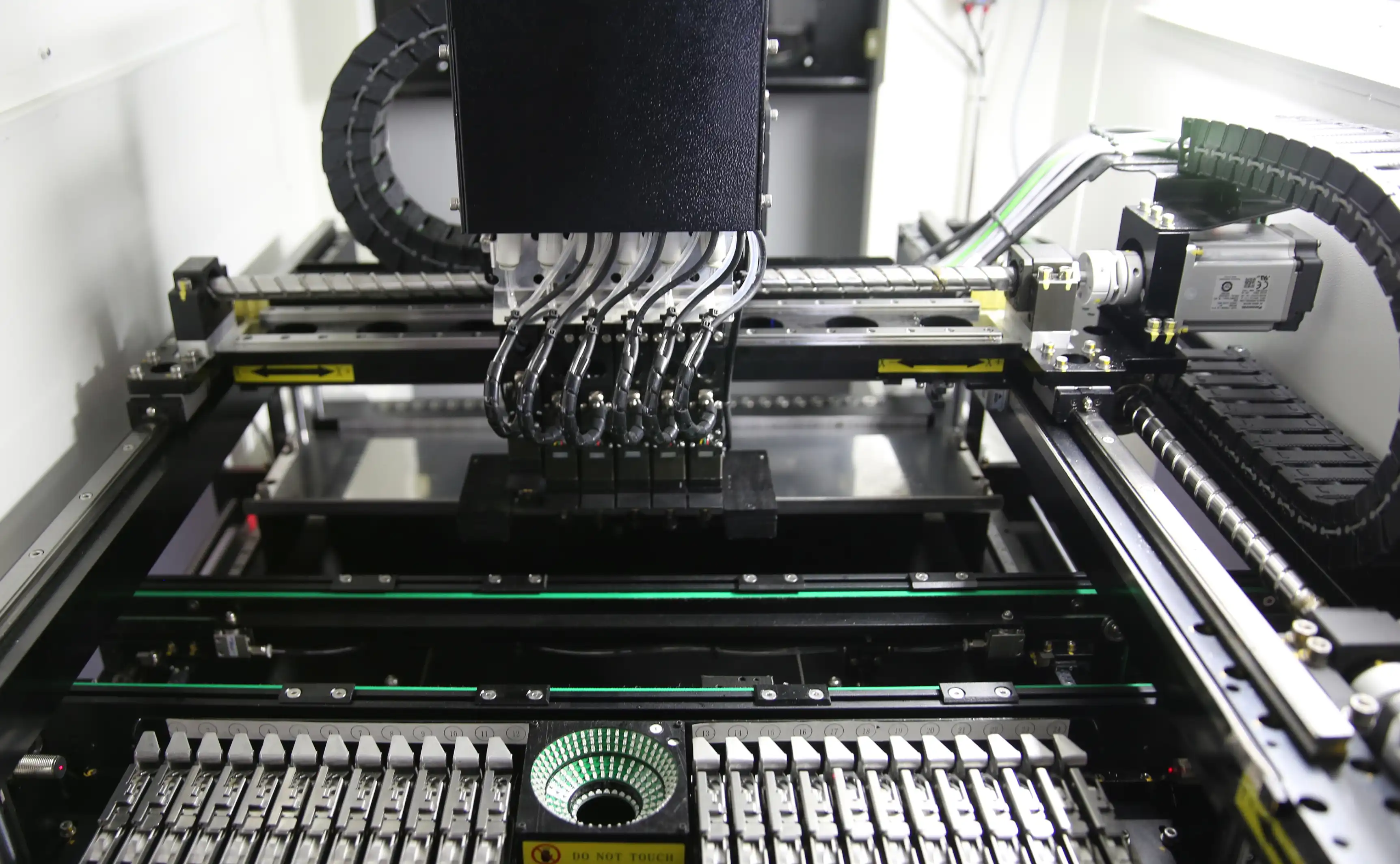

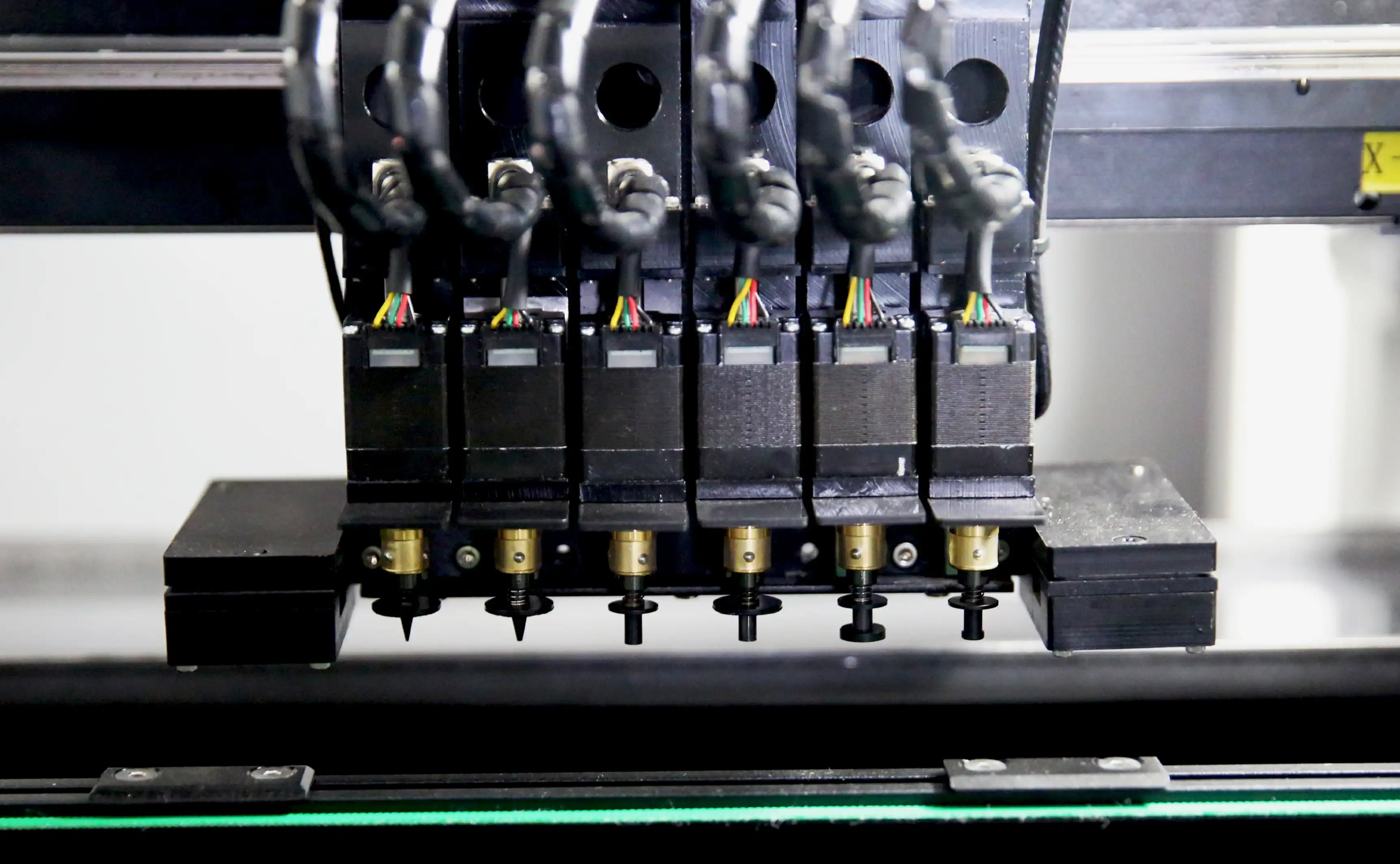

6 dizgi kafasının bağımsız kontrolü, her bir kafa ayrı ayrı yukarı ve aşağı hareket ederken, malzemeleri kolayca kaldırır. Ayrıca 16mm'ye ulaşan dizgi yüksekliği ile birlikte esnek SMT işleme gereksinimlerini karşılar.

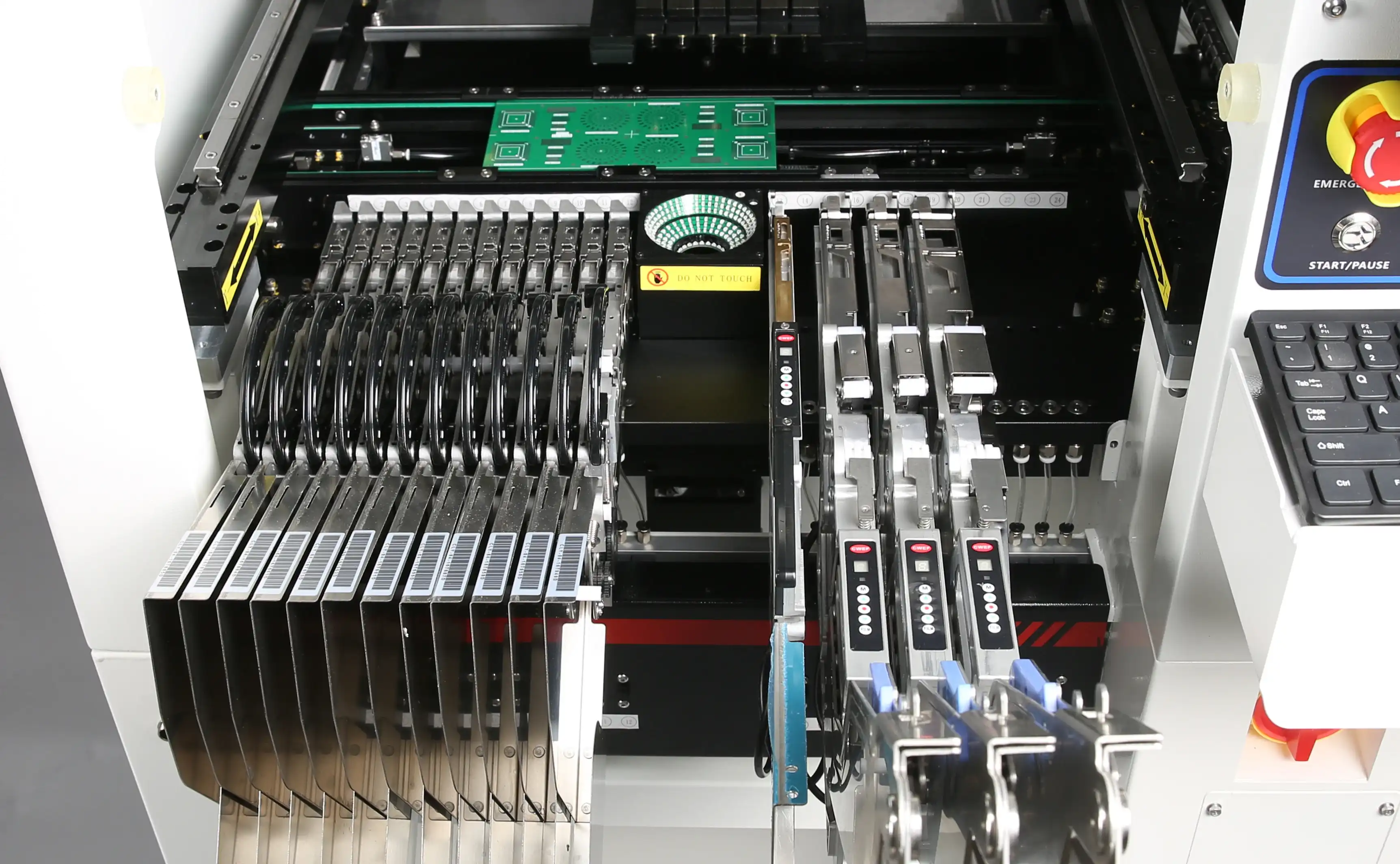

1. Esnek ve kısıtlı alanda yüksek verimliliği sağlamak için yalnızca 800 mm makine genişliği olan cihaz, hem elektrikli hem de pnömatik feeder desteğine sahip maksimum 53 feeder kapasitesine sahiptir.
2. Tüm feeder'ların konumlarının fotoğraflanabilmesini sağlamak için 2 fiducial kamerası ile donatılmıştır.
3. Üretilen PCB'lerin çoğunluğuna uygun olması için maksimum 300 mm PCB genişliğini destekler.
Otomatik konveyör ayarı, çift vidalı lineer konveyör genişletme yapısı tasarımı.
Patentli sensör teknolojisi ile donatılmış olup, siyah PCB işleyebilir ve 800 mm uzunluğunda PCB kesite dizgi yapabilir edilebilir.

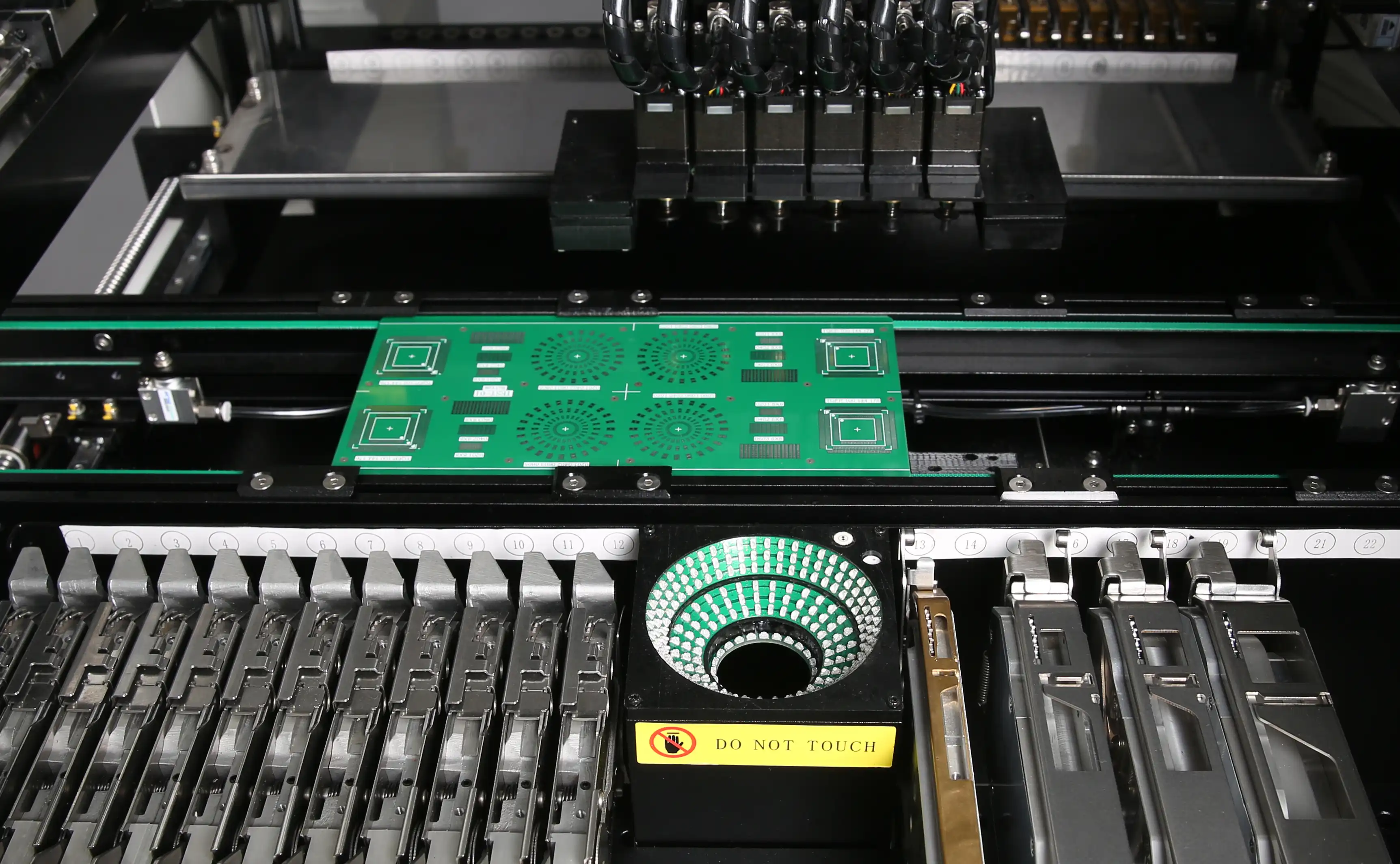

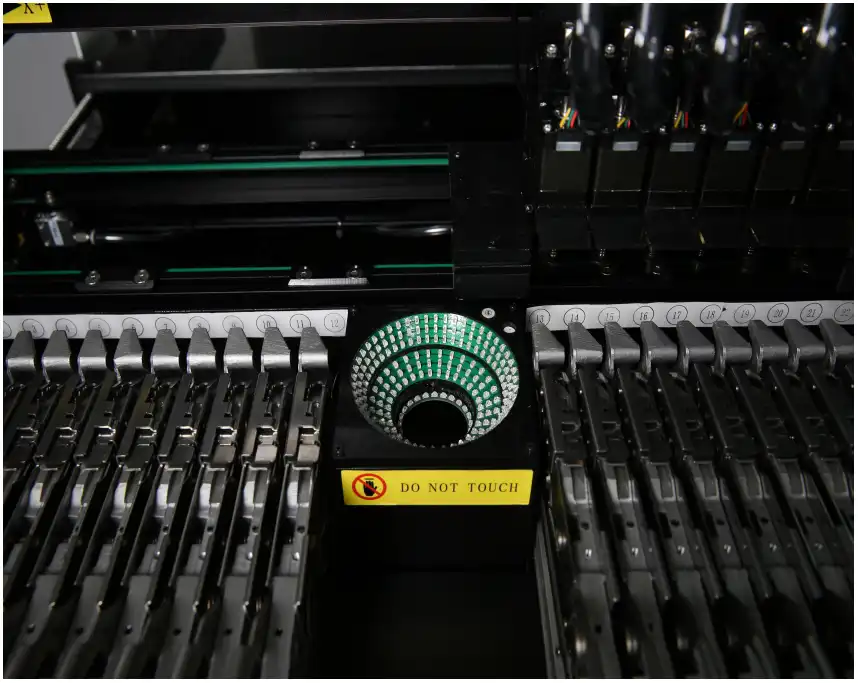

Neoden tarafından geliştirilen hareketli kamera tanıma sistemi, istikrarlı ve dayanıklı sonuçlar sağlamak için ithal CMOS sensör, 5 milyon seviyeli endüstriyel yüksek çözünürlüklü lens ve 289 LED'in halka şeklinde sıralanmasıyla oluşturduğu gölgesiz ışık kaynağını kullanır.

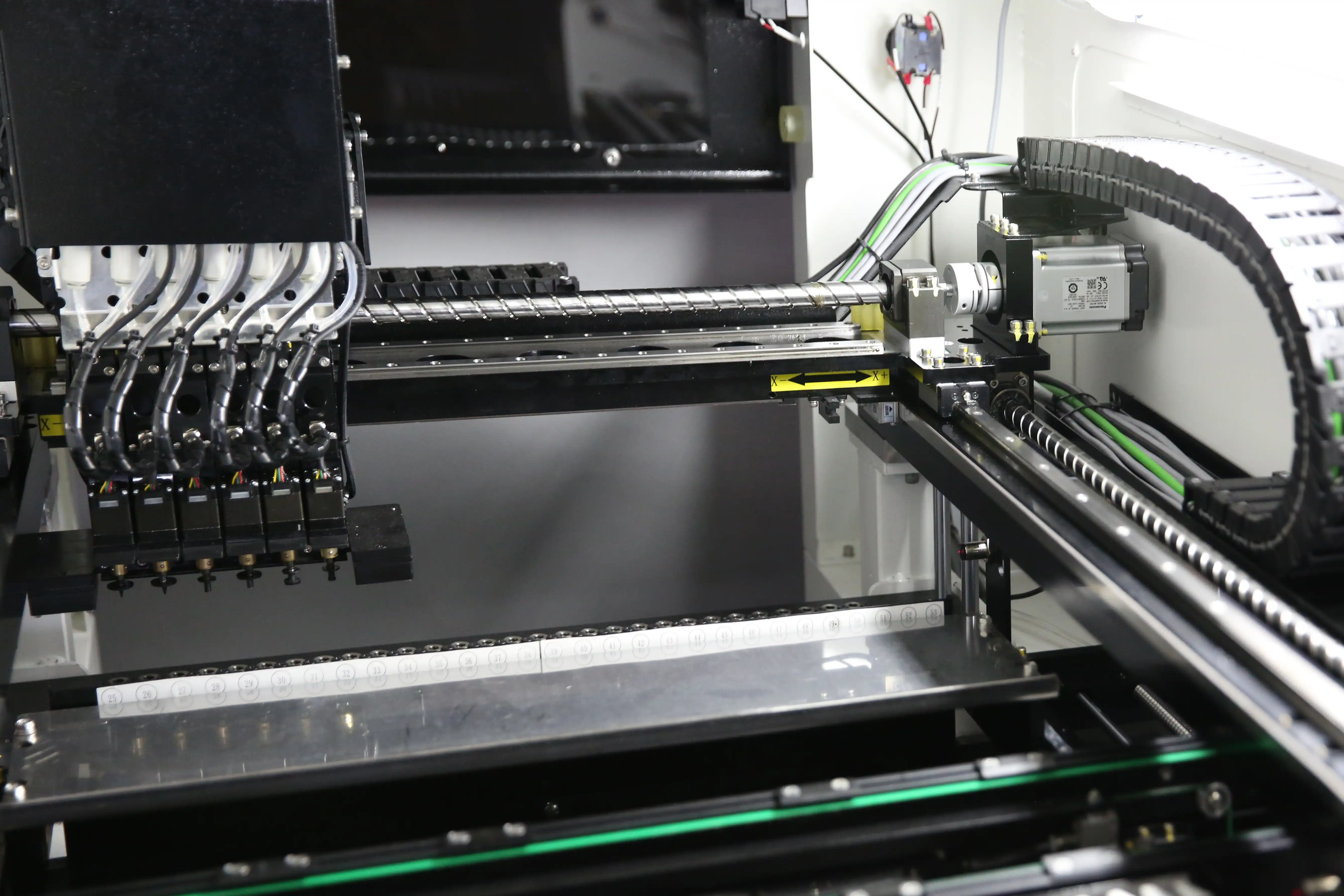

Makinede kullanılan vida, 300 mm uzunluğunda 0.018 mm hassasiyete sahip bir C5 hassas zemin vidasıdır. Tayvan PVP ve Japonya Miki'nin kaplinleri ile uyumlu olup, hassas montaj, daha az aşınma ve eskime, kararlı ve dayanıklı hassasiyet ile birleştirilmiştir.
Tanınmış markalarda yaygın olarak kullanılan manyetik ölçek teknolojisi ile donatılmıştır. Bu teknoloji, gerçek kapalı döngü kontrolünü gerçekleştirirken, başlangıç ve yeni oluşan koşullarda uzun vadeli istikrarlı dizgi doğruluğu güvencesi, ve destek ihtiyacı olmadan doğruluk kalibrasyonu imkanı sağlar.

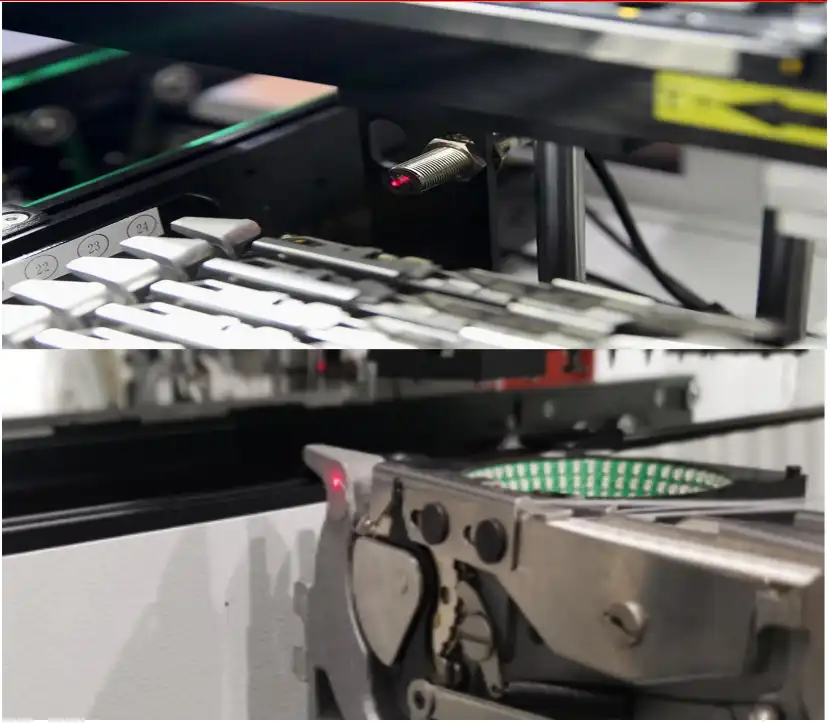

Ön ve arka feeder blokları, patentli sensörler ile donatılmıştır. Feederlar doğru konumda kurulmazsa, yanlış kullanımdan kaynaklanan kafa çarpmalarını ve anormallikleri önlemek için dizgi kafası kilitlenir.
