Neoden 10 SMD DİZGİ MAKİNESİ

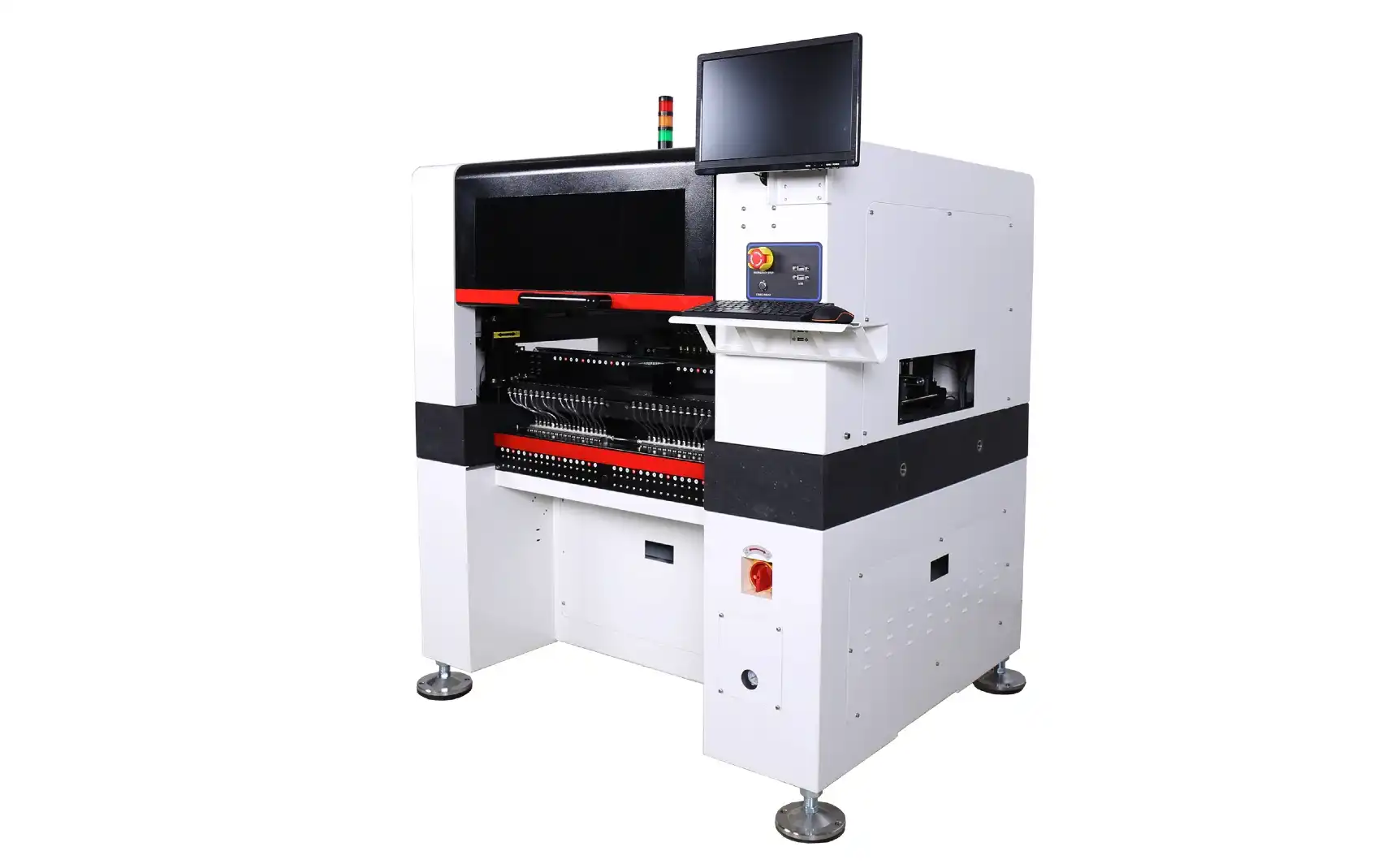

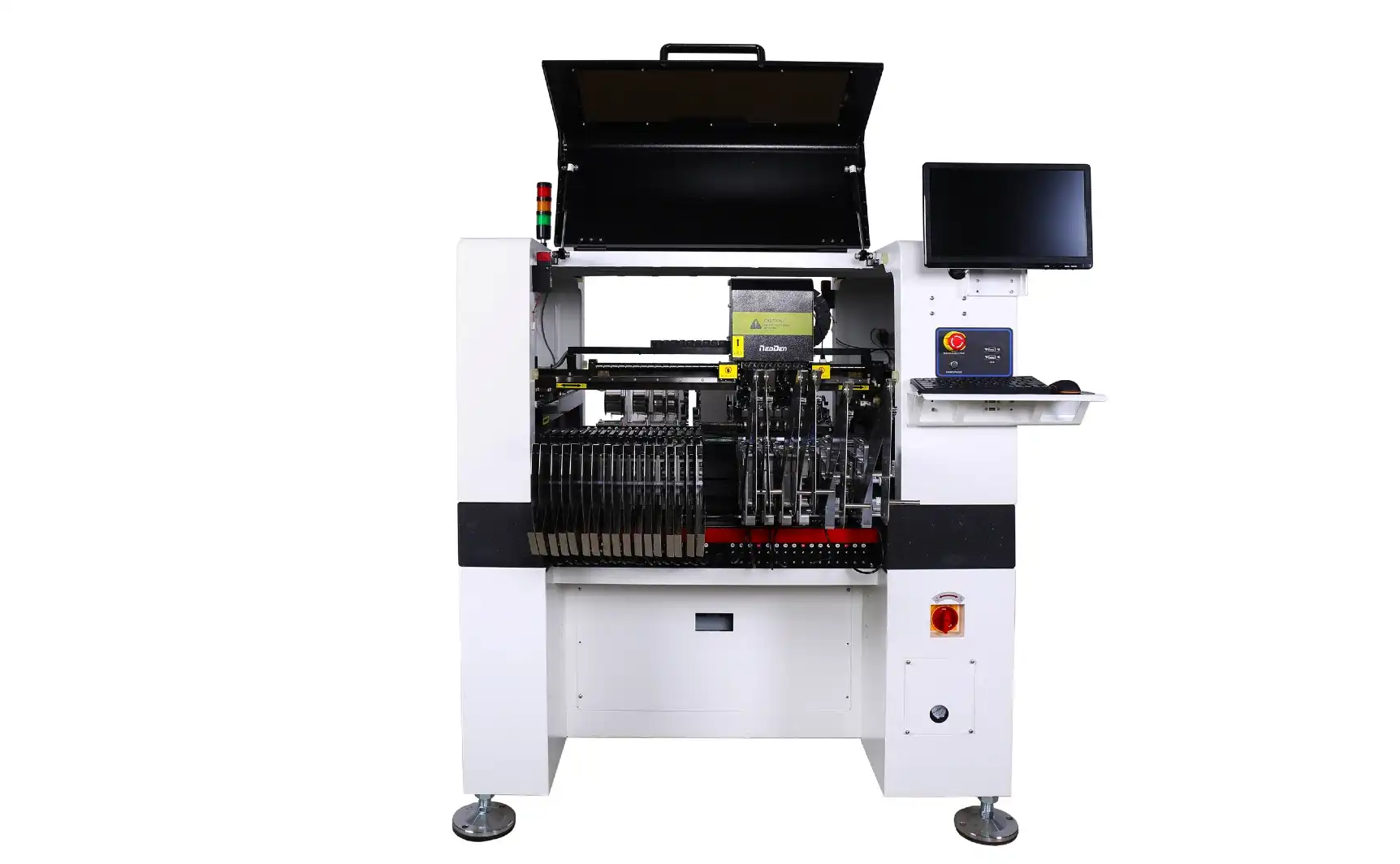

Neoden 10 SMD dizgi makinesi, çift fiducial kamera + çift yüksek hassasiyetli hareketli kamera ve 8 dizgi kafası ile yüksek doğrulukla pratikte 13.000 cph gerçek hıza erişmektedir.
0201'den, ince aralıklı 40x40 QFN ve QFP IC'yi yüksek doğrulukla yerleştirir.

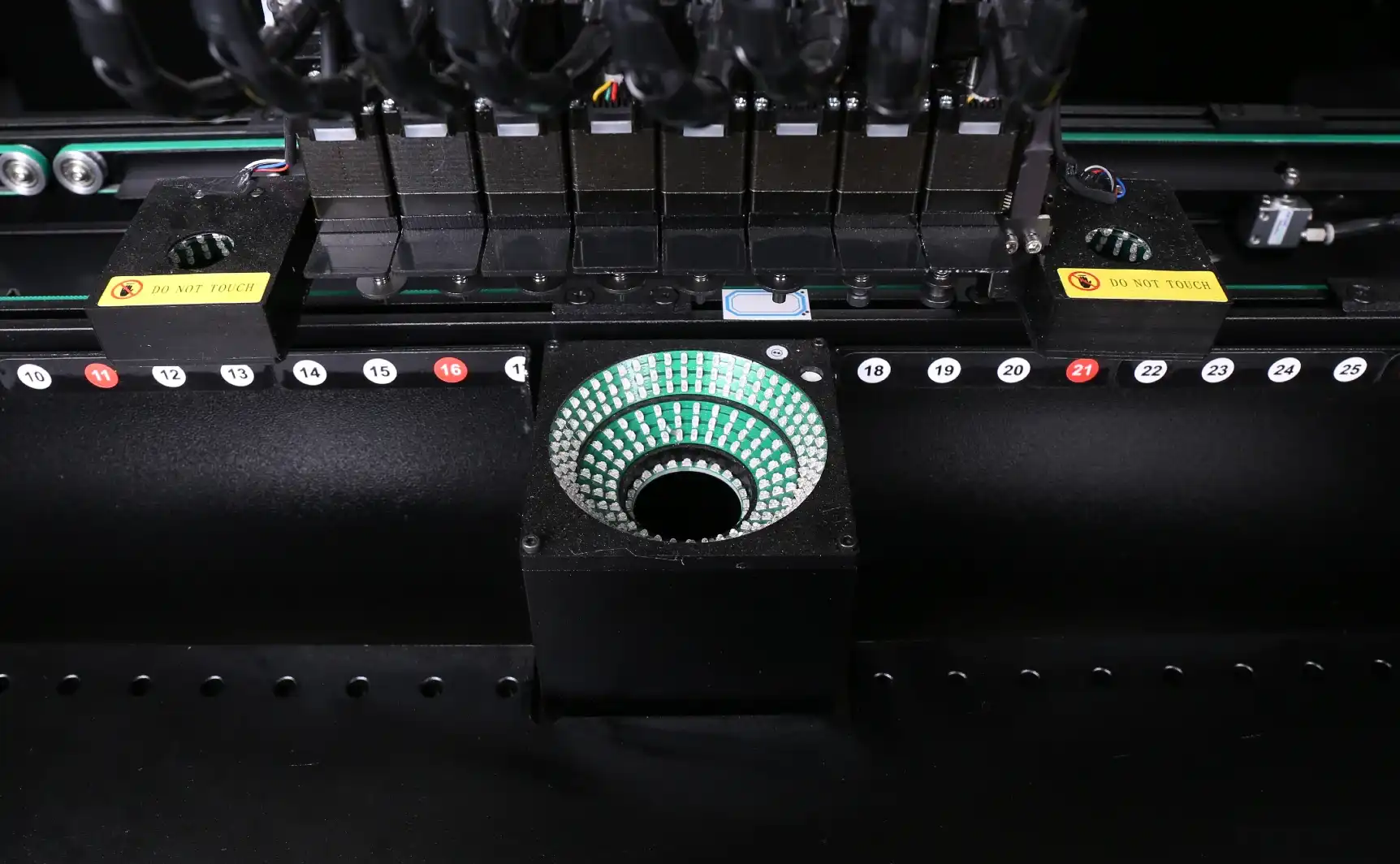

Hareketli ve yüksek doğrulukta malzeme tanıması için cihaz, ön ve arkada 2 adet dördüncü nesil yüksek hızlı hareketli kamera tanıma sistemi, US ON sensörleri, 28 mm endüstriyel lens ile donatılmıştır.
Japon THK-C5 ball screw, Panasonic A6 servo motor, Koreli Sungil ve WON rulman yatakları ve Tayvanlı Airtac pnömatik sistemleri ile donatılmış Neoden 10 smd dizgi makinesi, dayanıklı ve stabil bir üretim performansı sunar.
Neoden 10 - DETAY

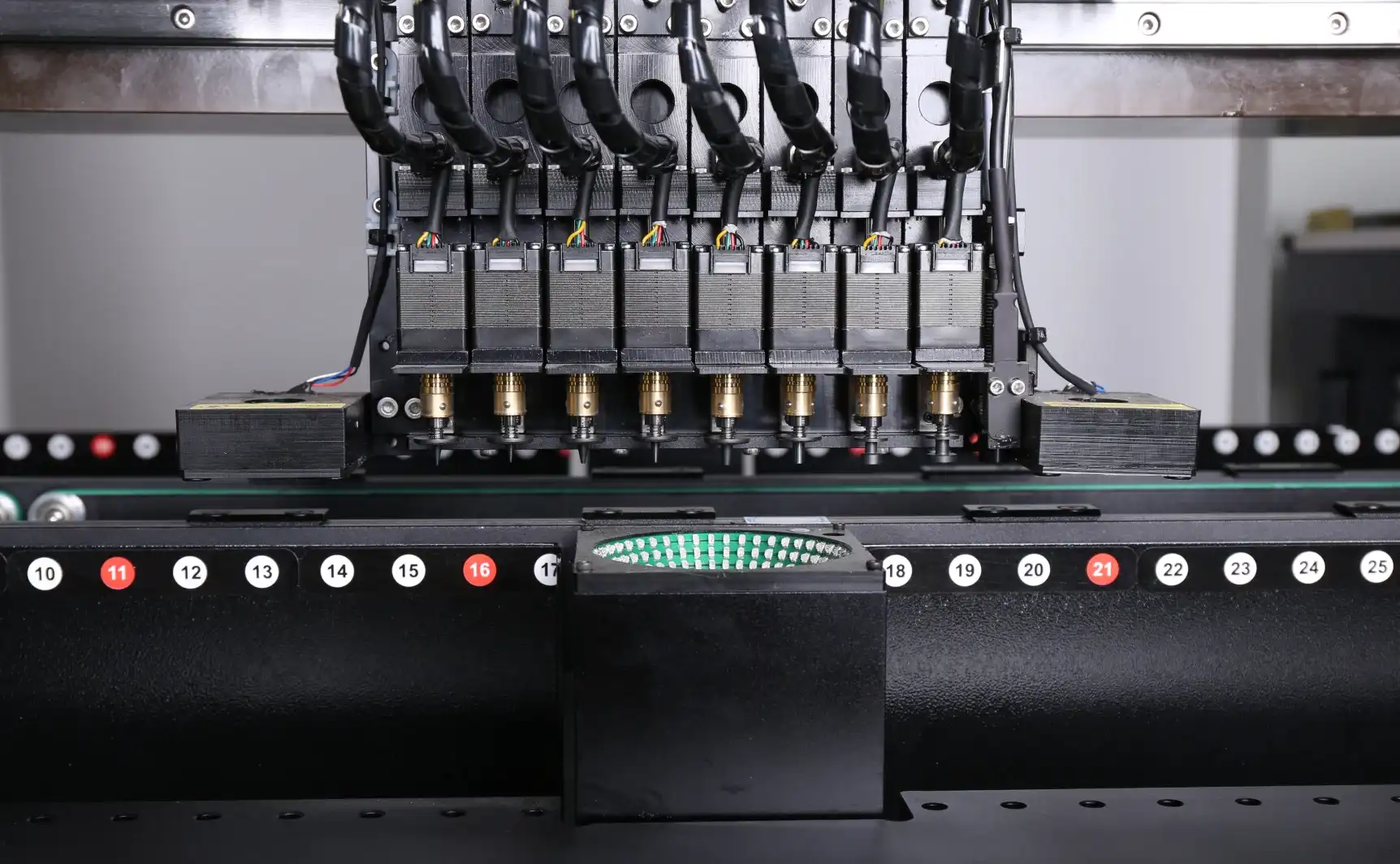

- 8 yüksek hızlı kafa (nozzle) farklı komponentlerde en iyi üretim verimliliği ve doğruluğunu sağlar.
- Yüksek hassasiyetli vizyon hizalama kamerası ve hareketli kameralar ile donatılmıştır.
- Makine çeşitli sensörler ile donatılmıştır: XY ekseni için manyetik grid cetveli, nozulun yukarı-aşağı ve dönme hareketi için bağımsız sensörler, aynı seviyedeki nozul'ların taraması için sensör.
- 18000 cph (maksimum), 13000 cph (ortalama) uygulanabilir dizgi kapasitesine sahiptir.
- Kapalı döngü kontrol sistemi sayesinde yüksek hassasiyetli bir geri bildirim sistemine sahiptir.
- Tüm feederlardaki komponentlerin koordinatlarını ve alma yüksekliklerini aynı ayna tek seferde hesaplayabilmektedir.
- Çift fiducial kamera, her feeder'ın koordinatlarına erişebilmektedir.
- Dizgi Hassasiyeti: ± 0.01 mm
- Dizebildiği Komponentler: Minimum 0201, maksimum IC, BGA, QFN dizebilir
- PCB çalışma ölçüsü: 500 x 300 mm (Tek seferde), 1500 x 300 mm (Ek konveyör uzantısıyla)
- Pnömatik ve elektrikli feeder seçeneklerini desteklemesi feeder seçiminde esnekliği sağlar.

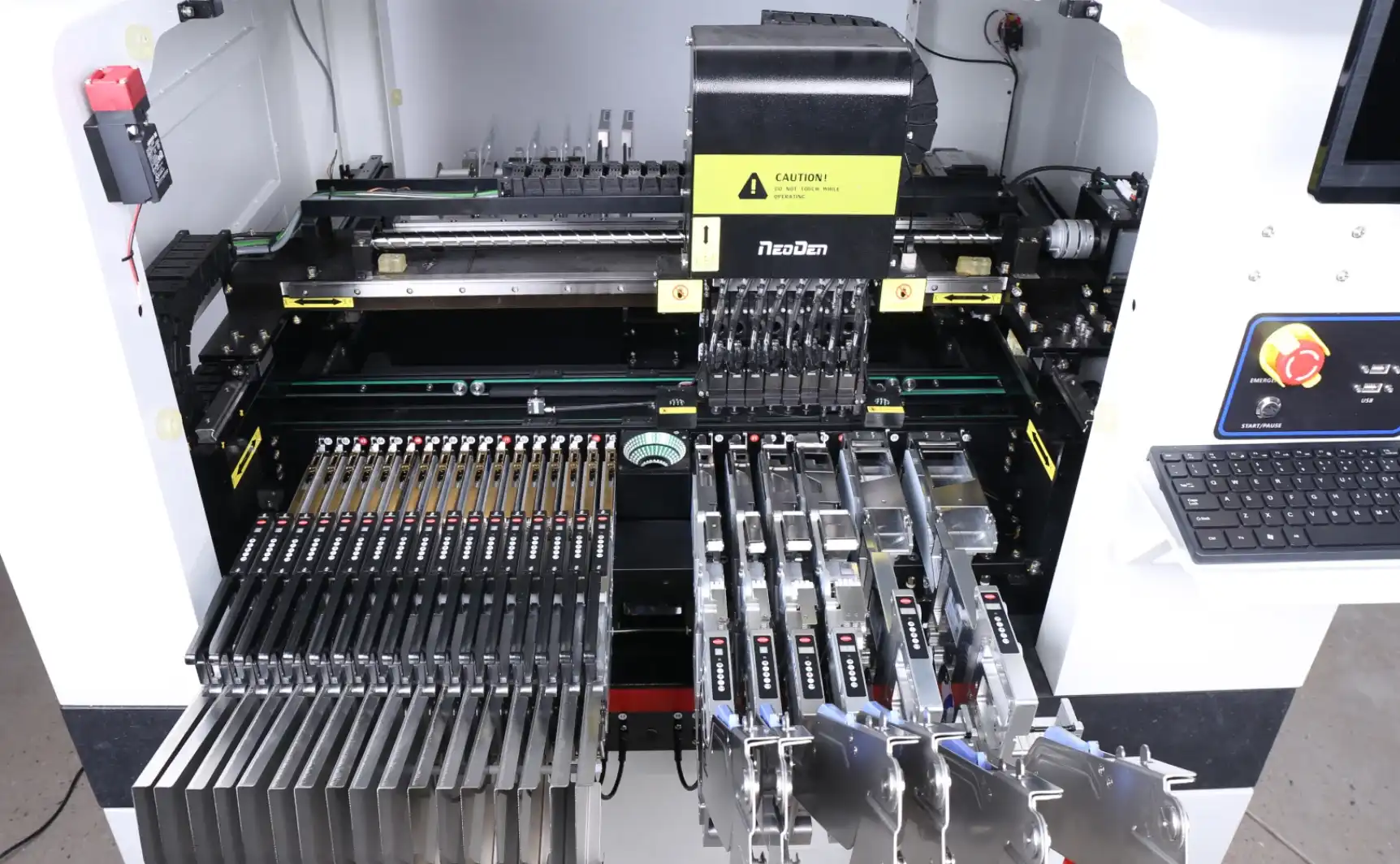

- Feeder: Maksimum 66 adet
- Komponent alma kabiliyeti: Bant, tüp ve tray feeder üzerinden
Teknik Özellikler
|
Model
|
NeoDen 10
|
|
|---|---|---|
|
Kafa sayısı
|
8
|
|
|
Tape reel feeder sayısı
|
66 (Maksimum)
|
|
|
Feeder ölçüleri
|
8mm/12mm/16mm/24mm/32mm/44mm, vibration feeder
|
|
|
IC tray feeder sayısı
|
20
|
|
|
Dizgi Hızı
|
Ortalama
|
13000cph
|
|
Maksimum
|
18000cph
|
|
|
Komponent Çeşitliliği
|
En küçük
|
0201 (elektrikli feeder),0402 (pnömatik feeder)
|
| Dizilebilen IC seçenekleri
|
QFP, SSOP, QFN, BGA
|
|
| Maksimum yükseklik
|
16mm
|
|
|
Maksimum PCB boyutu
|
500x300mm (Tek seferde), 1500x300mm (Ek konveyör uzantısıyla)
|
|
|
Kafaların Dönme Açısı
|
0-360°
|
|
|
Pozisyonlama Hassasiyeti
|
±0.01mm
|
|
|
Basınçlı hava kaynağı
|
0.6MPa, Maks. akış oranı 37L/dk
|
|
|
Kamera sistemi
|
Komponent Algılama
|
Digital flying vision (2 adet [Ön-Arka])
|
| PCB Algılama
|
Yüksek hassasiyetli fiducial kamera (2 adet [Sol-Sağ])
|
|
|
XY Sürücü Motor
|
Panasonic A6 750W Servo Motor
|
|
|
X/Y Sürücü Türü
|

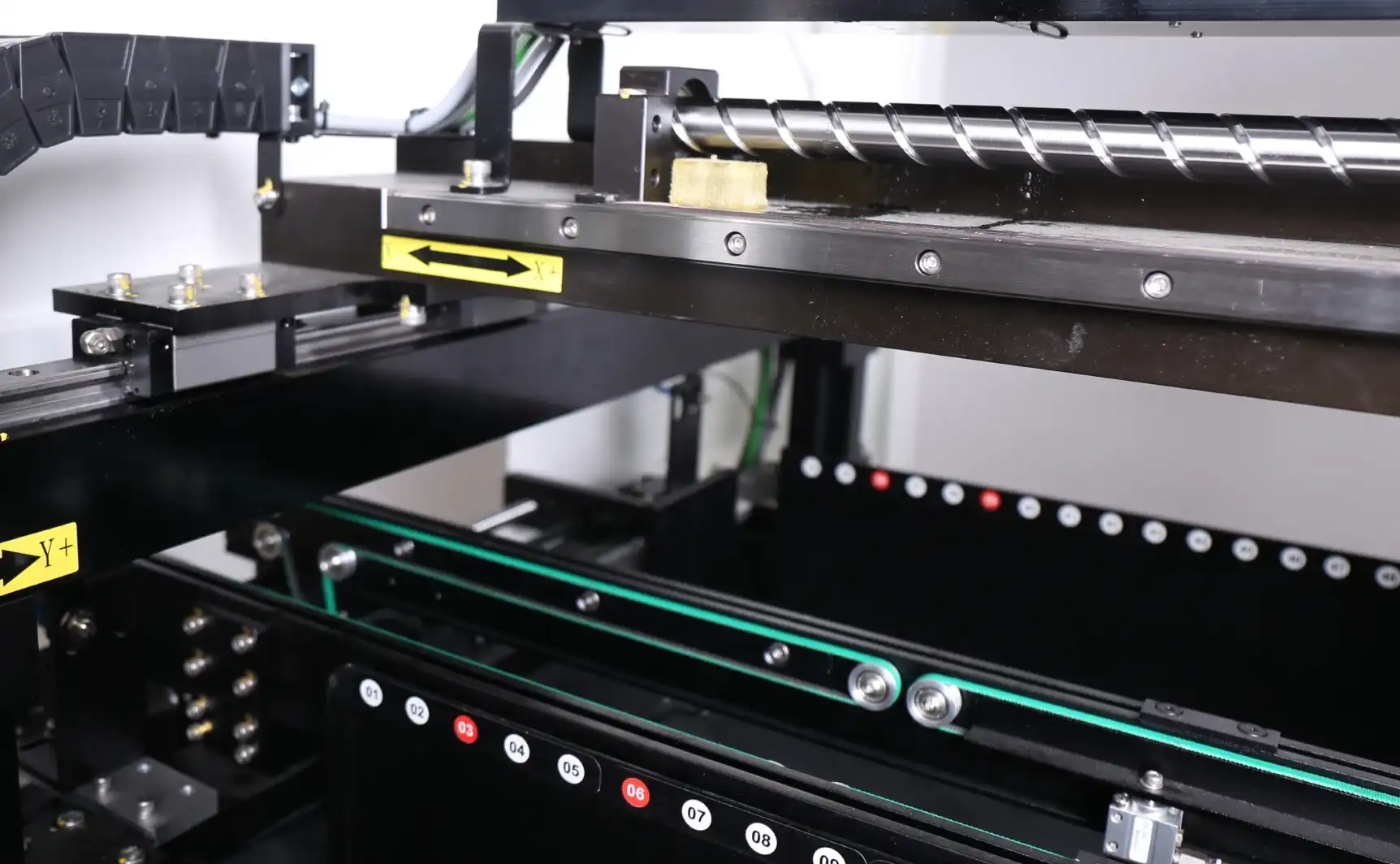

WON Linear Rulman / THK C5 - 2040 Bilyalı Vida Miller
|
|
|
Konveyör bağlantı arayüzü
|
Mevcut. Hat olarak konveyörlere bağlanabilir.
|
|
|
İşletim sistemi
|
Linux
|
|
|
Monitör
|
Mevcut
|
|
|
Elektrik Besleme
|
220V / 50Hz
|
|
|
Güç
|
500W
|
|
|
Net Ağırlık
|
1100Kg
|
|
|
Makine Ölçüleri
|
1300×1100×1375mm | |
Garanti:
Türkiye desteği SMT Turkey Elektronik mühendisleri tarafından verilecektir.
