Neoden FP2636 Çerçeveli Manual Krem Lehim Baskı Makinesi

FP2636 - DETAY

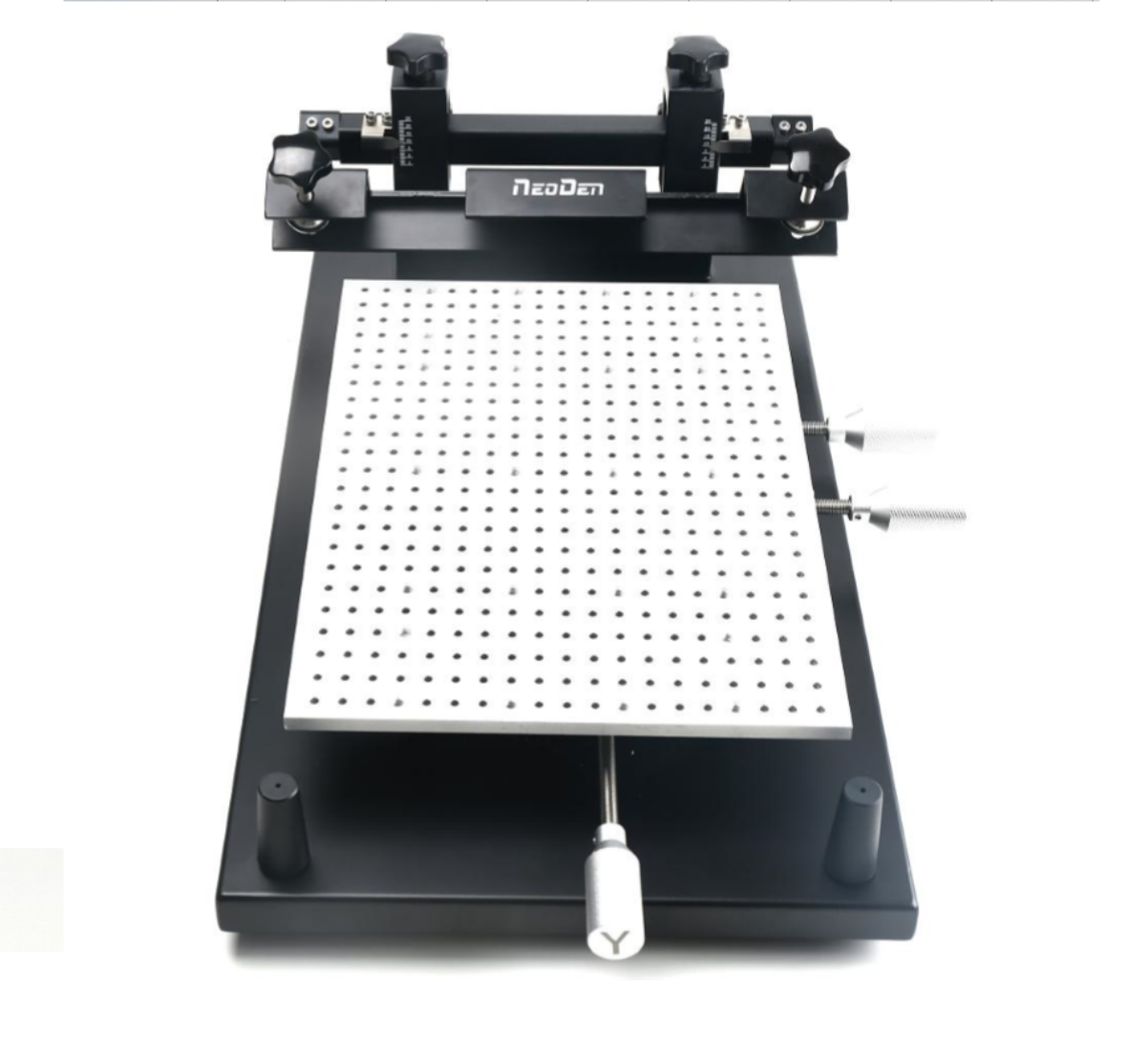

FP2636, PCB kartı için yüksek hassasiyetli manuel krem lehim yazıcısıdır.
Küçük boyutu, kullanım kolaylığı ve ekonomik olması sebebiyle prototip ve küçük ölçekli sınırlı sayıda elektronik kart üretimi için oldukça uygundur.
T vida çubuk ayar kolu, PCB sabit düzlemin ayar doğruluğunu ve düzgünlüğünü sağlamak için kullanılır.
Ayarlanabilir kauçuk ayaklar, çalışırken zeminde düzgünlük sağlamak için kullanılır.
Her düzenleme koluna, etkili olduğu eksenin harf kodunun (X,Y,Θ) yazılması kullanımını kolaylaştırır.
Çerçeve üzerindeki cetvel, PCB ile şablon arasındaki düzlüğün ayarlanmasını sağlar.

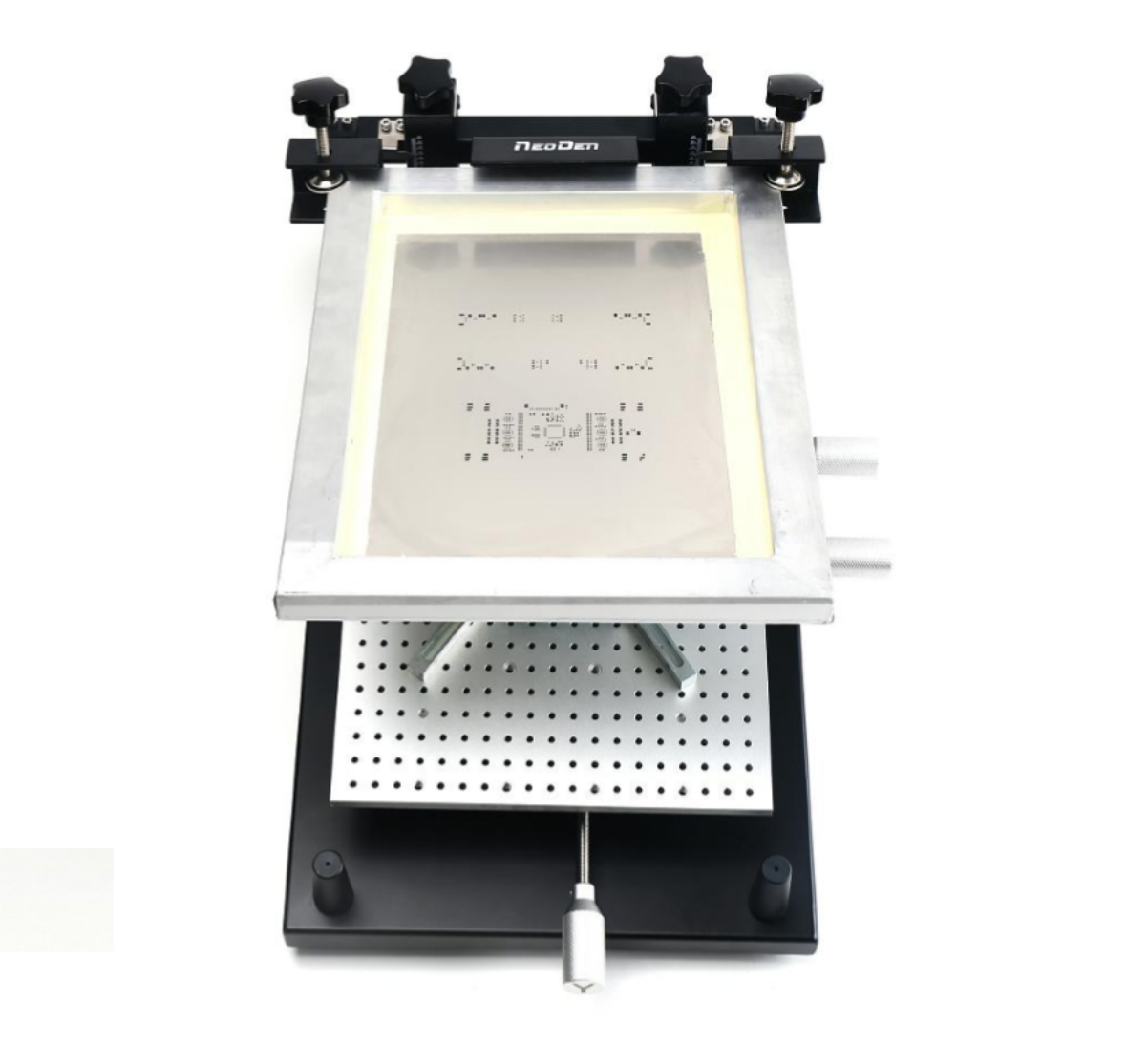

Düz sönümleme mili, şablon çerçevesini farklı açılarda sabitleyebilerek rahatça çalışmanıza olanak sağlar.
PCB'yi zemine sabitlemek için kullanılan L şeklindeki destek ve pinler, çeşitli tiplerde PCB'lerin fiksasyonu ve lehim baskısının uygulanmasında esneklik ve rahatlık sağlar.
Hem tek ve hem de çift taraflı PCB'ler için uygundur.

Model	NeoDen FP2636 (Çerçeveli)
Boyutlar	660×470×245(mm)
PCB Ölçüsü	260×360(mm)
Şablon Ölçüsü	260×360(mm)
Baskı Hızı	Operatör kontrolünde
PCB Kalınlığı	0.5-10(mm)
Maksimum Döndürme Açısı	±15°
Platform Yüksekliği	190(mm)
Tekrarlanabilirlik	±0.01mm
Pozisyon Modu	Dış/Referans deliği
Hassas Ayarlama Aralığı	Z-ekseni ±15mm X-ekseni ±15mm Y-ekseni ±15mm
PCB Sabitleyici Pin Yüksekliği	1.0mm/1.5mm/2.0mm/2.5mm/3.0mm
Net Ağırlık	11Kg
Brüt Ağırlık	13Kg
