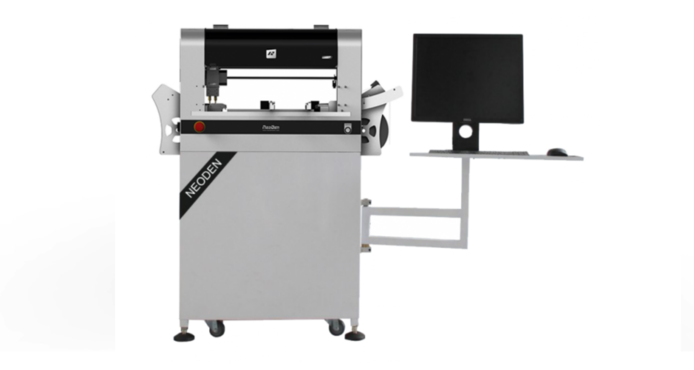

Neoden 4 KONVEYÖRLÜ SMD DİZGİ MAKİNESİ
Neoden 4 - DETAY
- NeoDen4, komponent, PCB ve üretim esnekliği olan bir dizgi makinesidir.
- Dual CCD kamera, otomatik konveyör, elektrikli feeder ve 4 dizgi kafasından oluşmakta olup 0201, BGA, QFN komponentleri dizebilir.
- Konveyörü sayesinde özellikle 0.8m, 1.2m, 1.5m uzunluğundaki LED strip kartlarını kolayca dizebilir.
- NeoDen4, yüksek hassasiyetli, yüksek kapasiteli, istikrarlı performans ve düşük maliyetli tüm talepleri karşılamak için en iyi seçimdir.
- Bu sadece NeoDen için değil, dizgi hassasiyetini iyileştirmek ve PCB montajını sınırlı bir bütçeyle hızlandırmak isteyen küçük ve orta ölçekli işletmeler için de büyük bir gelişmedir.
Teknik Özellikler
Vision Sistemi:
Yukarı bakan bir kamera ve aşağı bakan bir kamera, farklı komponentleri eşzamanlı olarak tanımlar ve kalibre eder ve 0201'den BGA'ya kadar olan dizgi hassasiyetini inanılmaz derecede geliştirir

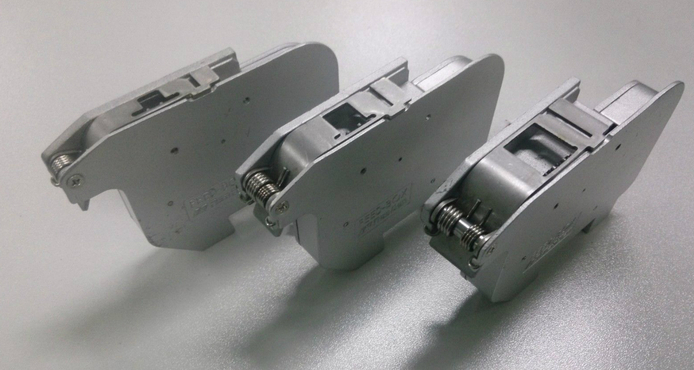

Otomatik elektrikli feeder:
Komponentlerin düzgün alınmasını sağlamak ve sapmaları önlemek için feeder doğrulama teknolojisini kullanır. Bu da alma hatalarını en aza indirger.
Bağlantı konveyörleri ile bağlanabilir:
Bağlantı konveyörlerine bağlanabilir ve kendi aralarında haberleşebilir.- Uzaktan kontroller sistem yükseltmeyi destekler:
NeoDen, ömür boyu teknik servis ve sistem güncellemesine açıktır.
4 hassas dizgi kafası:
Tamamen simetrik ve yüksek dereceli olan ± 180 ° dönme özelliğine sahip 4 yüksek hassasiyetli yerleştirme kafası komponentleri daha geniş alana, daha yumuşak ve daha doğru şekilde monte edebilmesini sağlar.
Otomatik konveyör durmadan sürekli dizgiyi sağlar:
1.5 m uzunluğundaki karta kadar dizgiyi rahatlıkla yapabilir.

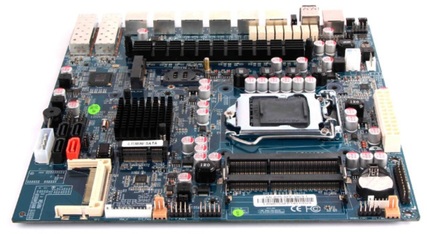

Endüstriyel PC anakart:
32G SSD sürücüler, güç kapatma koruma fonksiyonuyla daha hızlı ve daha kararlı okuma / yazma sağlar.
|
Model
|
NeoDen4 (Konveyörlü)
|
|
|---|---|---|
|
Makine Konsepti
|
Tek gentrili 4 kafa
|
|
|
Alignment
|
Vision Kamera
|
|
|
Dizgi Hızı
|
Vision On
|
5,000CPH
|
| Vision Off
|
10,000CPH(Optimum)
|
|
|
Feeder Kapasitesi
|
Tape feeder:48 (Hepsi 8mm)
Vibration feeder:5 Tray feeder:5 |
|
|
Komponent Çeşitliliği
|
En küçük
|
0201
|
| En büyük
|
32x32mm (Lead Pitch 0.5mm)
|
|
| Maksimum yükseklik
|
5mm
|
|
|
Kafaların Dönme Açısı
|
±180°
|
|
|
Dizgi Hassasiyeti
|
±0.02mm
|
|
|
X-Y Tekrarlanabilirliği
|
±0.02mm
|
|
|
Kart Ölçüleri
|
Maksimum
|
310 x 1500mm
|
| 140 x1500mm(With 1 waffle Tray)
|
||
|
Ana Kontrol
|
GUI (Grafik Kullanıcı Arayüzü)
|
|
|
Elektrik Besleme
|
110V/220V
|
|
|
Güç
|
180W
|
|
|
Dış Ölçüler(mm)
|
Makine Ölçüsü
|
870(L)x680(W)x480(H)
|
| Paketleme Ölçüsü
|
940(L)x740(W)x600(H)
|
|
|
Ağırlık
|
Net Ağırlık
|
60kgs
|
| Gros Ağırlık
|
80kgs
|
|
Standart aksesuar listesi:
- NeoDen4 Dizgi Makinesi
- Nozul: Toplam10 (XN07 = 3, XN14 = 3, XN40 = 2, XN22 = 2)
- 8G Flaş Sürücü: 1
- Güç Kablosu (5M): 1
- Video eğitimi kursu: 1
- Çift Taraflı Yapışkan Bant: 2
- Allen anahtar Seti: 5
- Alet Kutusu: 1
- Makara tutma standı: 1
- Titreşim Besleyici: 1
- Ray Parçaları: 4
- Kullanım Kılavuzu: 1
