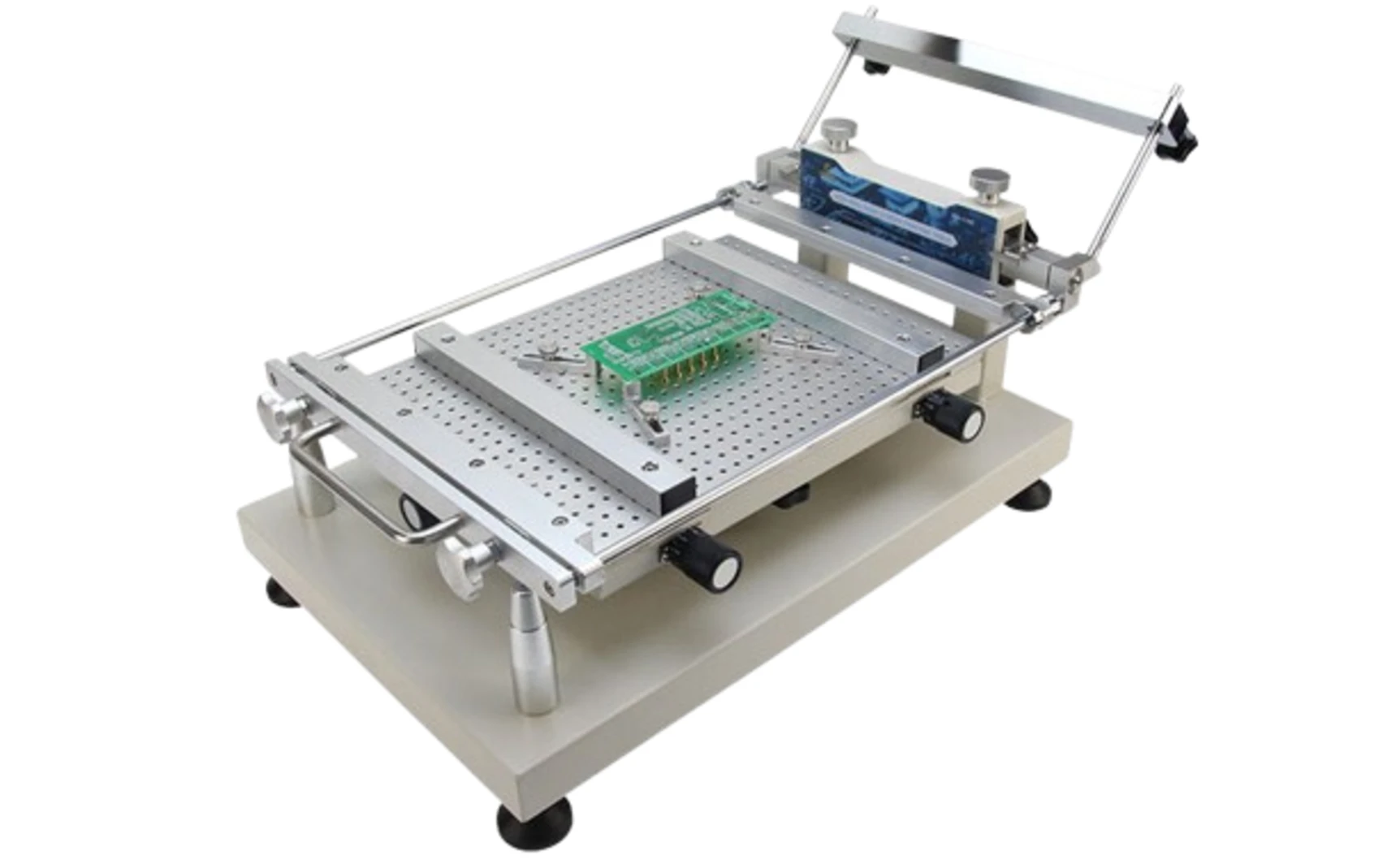

PTR-C300
ÇERÇEVESİZ MANUEL KREM LEHİM BASKI MAKİNESİ
- Bu ürün, çerçevesiz şablonlarla tek ve çift taraflı devre kartları için lehim pastası veya kırmızı tutkal baskı gereksinimlerine uygun olarak tasarlanmış hassas bir baskı cihazıdır.
- Kalınlaştırılmış çelik plaka, kaynaklanarak oluşturulmuş olup sağlam, kararlı ve dayanıklıdır.

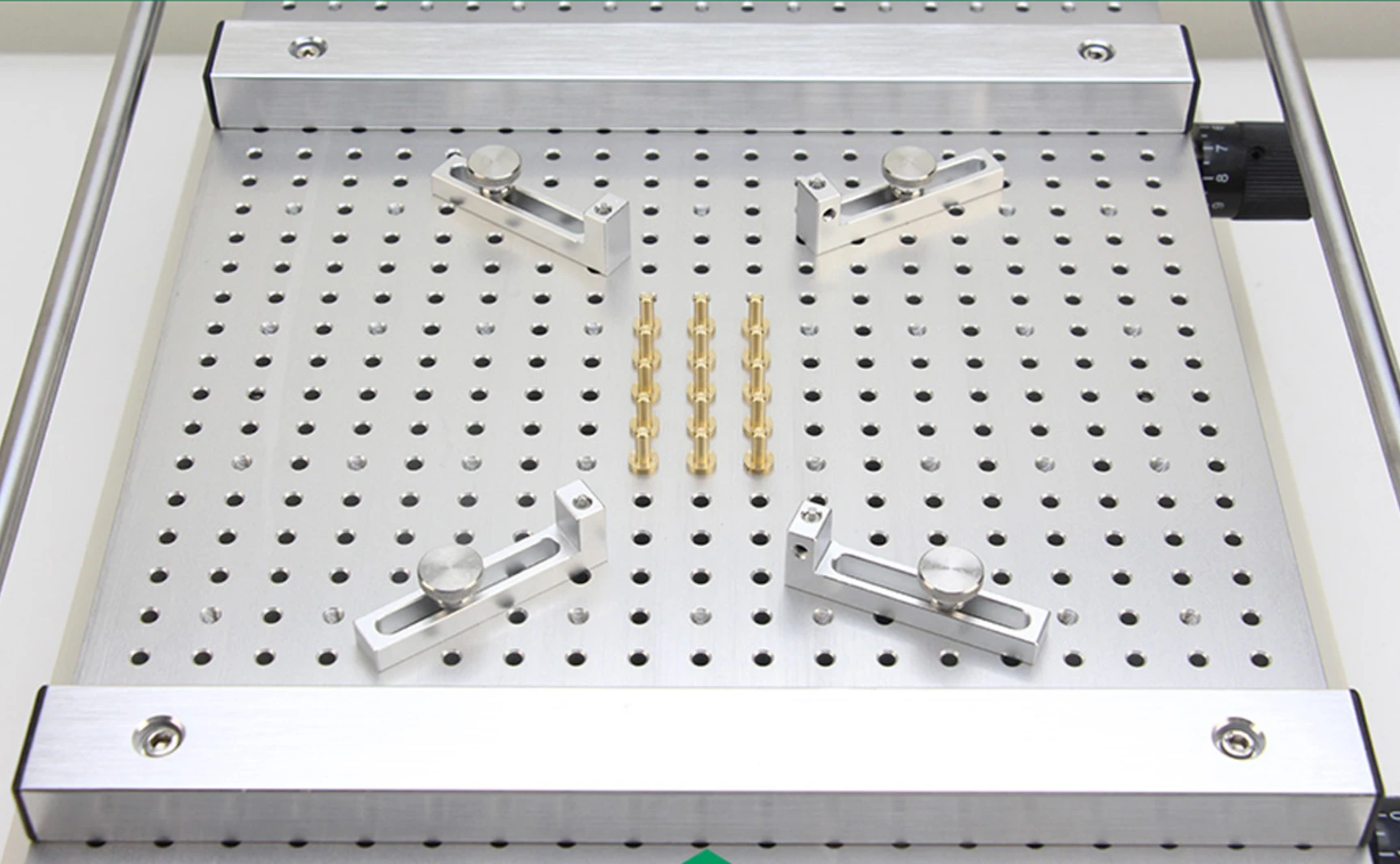

- PCB'nin konumlandırılması, yerleştirme pimleri, çekme pimleri ve sabitleme plakaları kullanılarak yapılır. Bu, hem konumlandırmayı kolaylaştırır hem de hassas ve tekrarlanabilir işlemler sağlar.

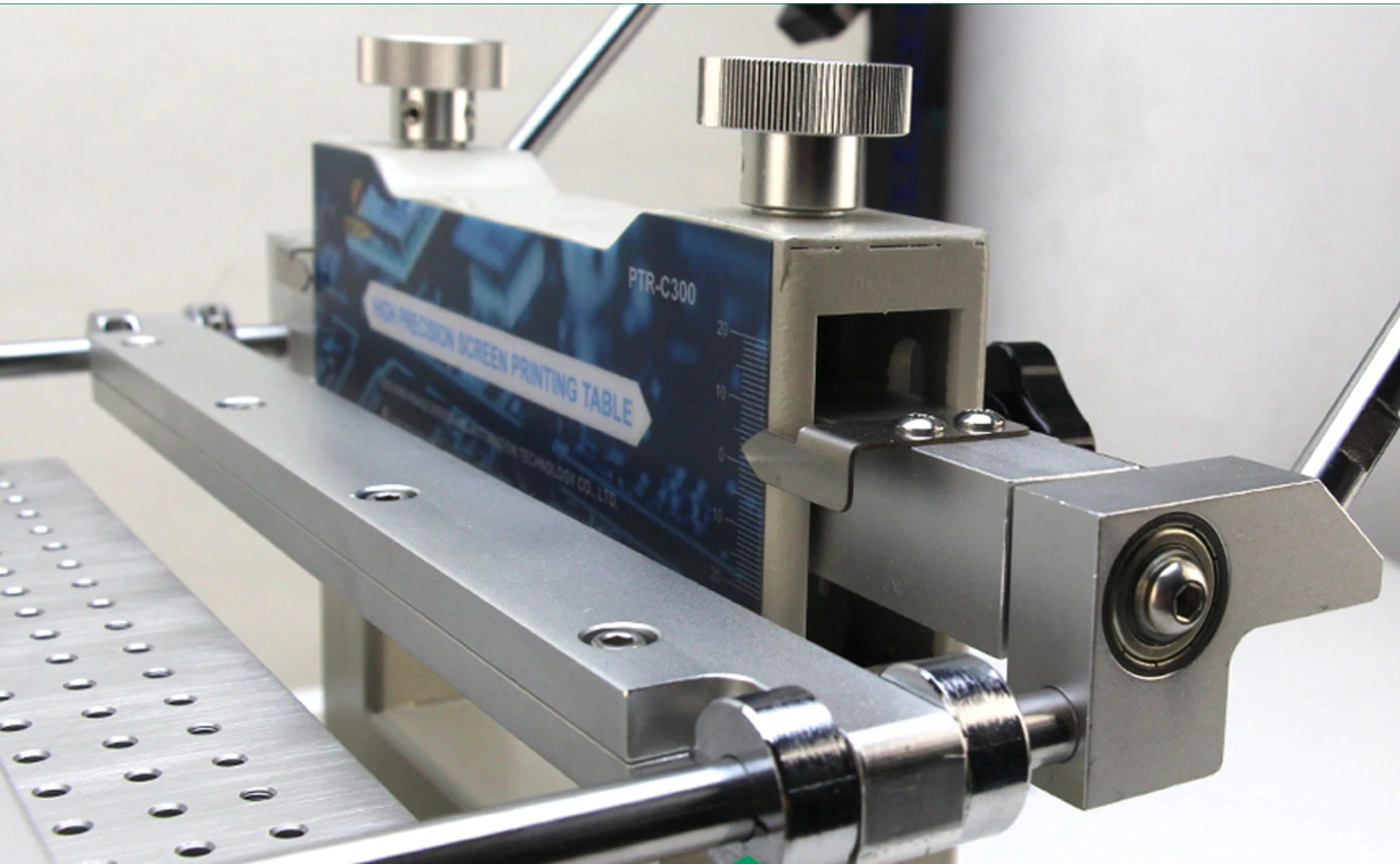

- Baskı platformunda X ve Y ekseni ince ayar kalibrasyonu ile çelik ağ hareket ettirilerek hizalama ayarı yapılır.
- Çelik ağ desteği, farklı PCB kalınlıklarına uyum sağlamak için spiral vida çubuğu ile yükseklik ayarı yapma imkanı sunar.
- Çerçevesiz şablonlar, ön ve arka kelepçelerle güvenli bir şekilde sabitlenir ve gerilim, düğmeler yardımıyla kolayca ayarlanarak hızlı ve sağlam bir kurulum sağlanır.
Teknik Özellikler
|
PTR-C300 (Çerçevesiz) |
|
620×380×300(mm) |
|
280×380(mm) |
|
10×5(mm) |
|
310×410(mm) |
|
280×380(mm) |
|
Operatör kontrolünde |
|
0-20(mm) |
|
±0.01mm |
|
Dış/Referans deliği |
|
Z-ekseni ±15mm X-ekseni ±15mm Y-ekseni ±15mm |
- PCB Sabitleyici Pin Yüksekliği
|
1.0mm/1.5mm/2.0mm/2.5mm/3.0mm |
|
24Kg |
