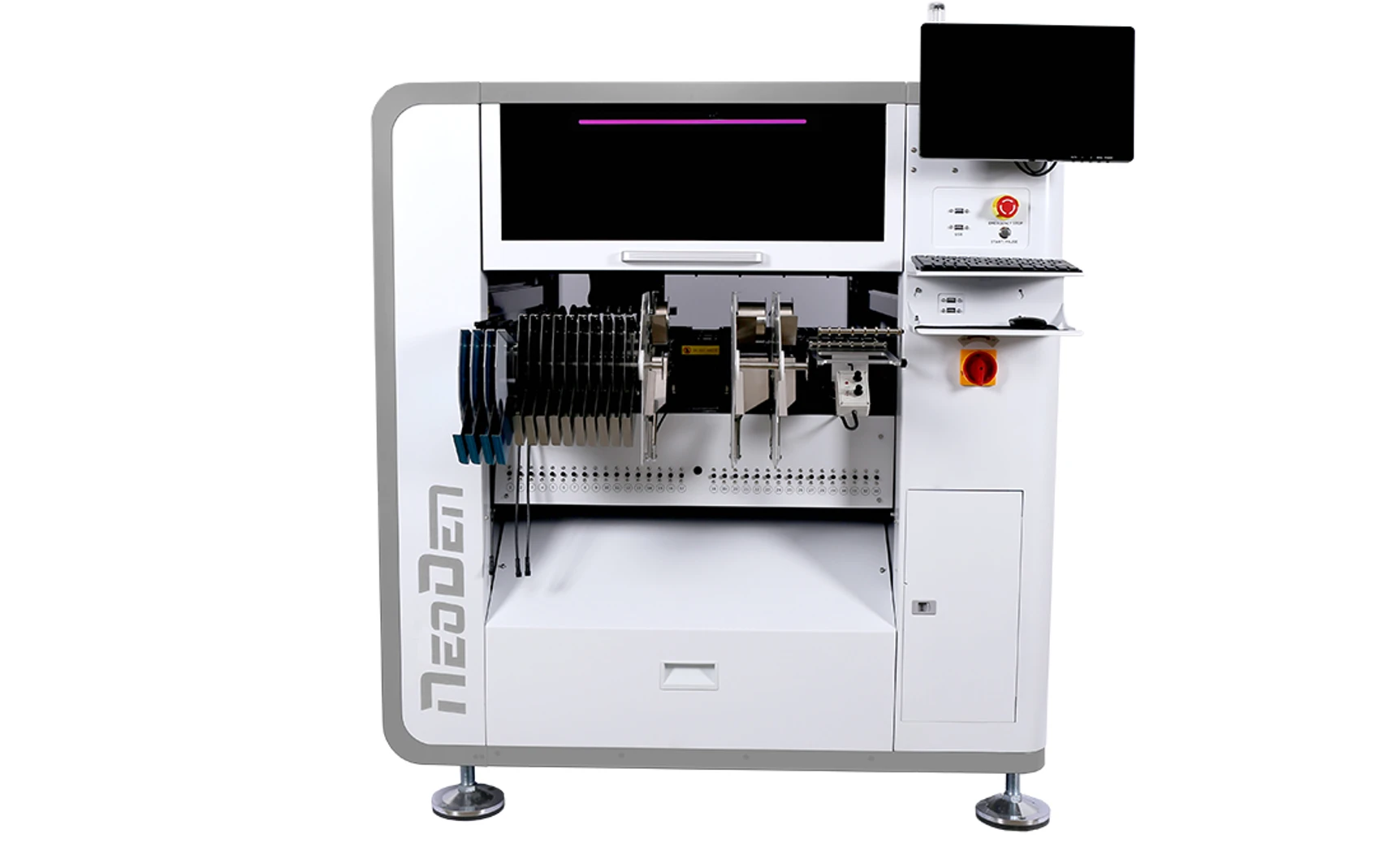

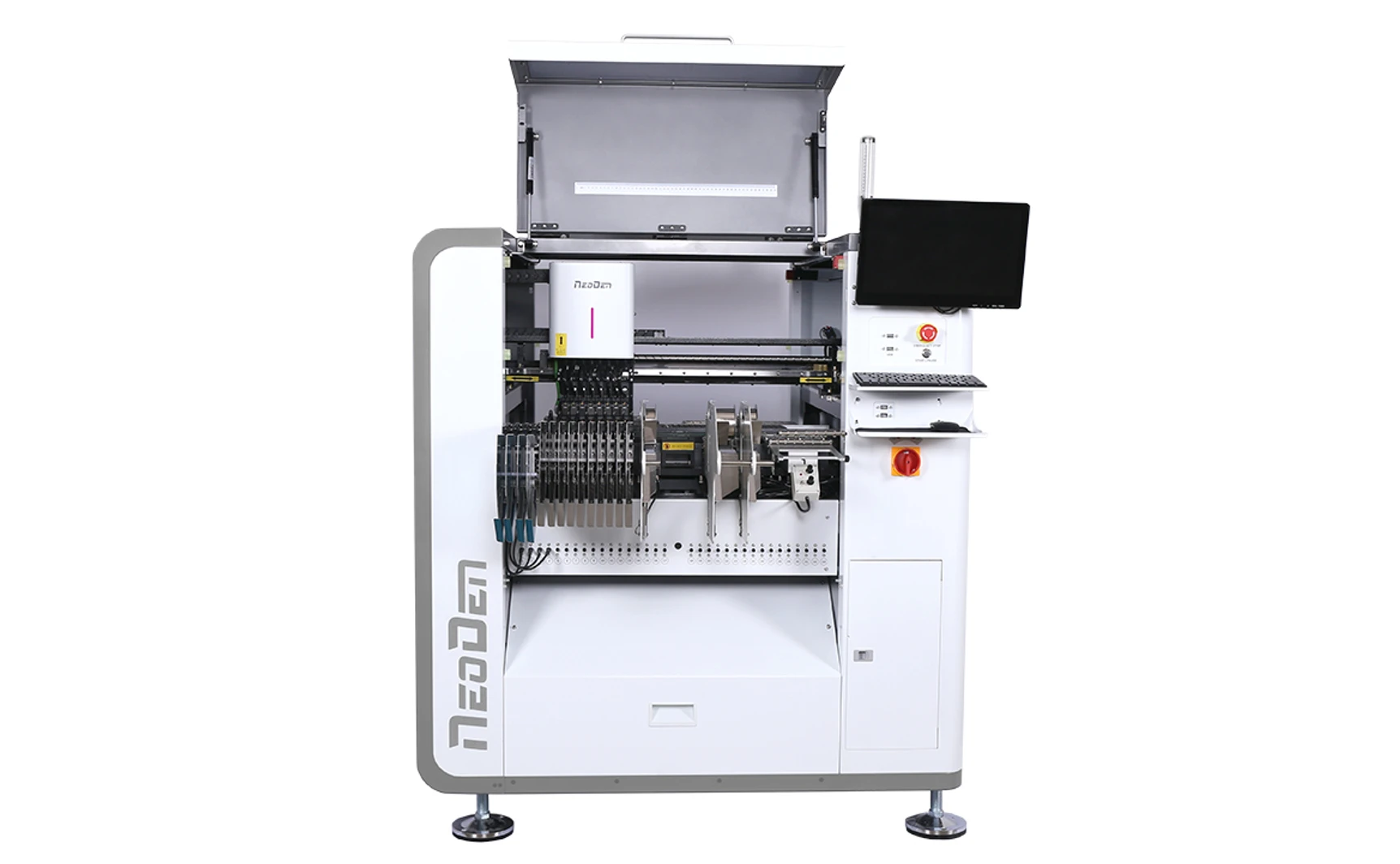

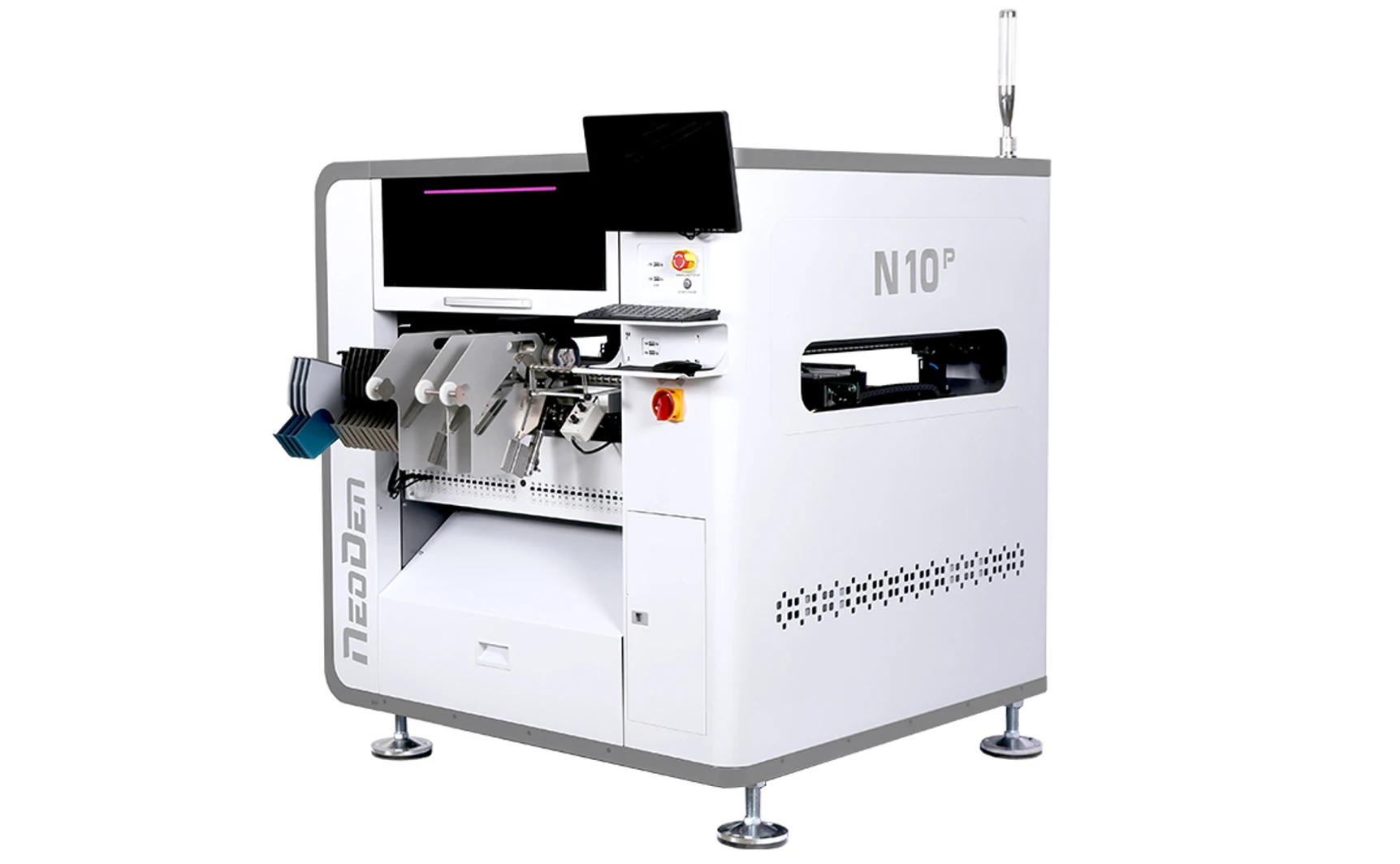

Neoden 10P SMD DİZGİ MAKİNESİ
Neoden 10P SMD dizgi makinesi, çift fiducial kamera + çift yüksek hassasiyetli hareketli kamera ve 8 dizgi kafalı tam kapalı döngü kontrol sistemi ile yüksek doğrulukla maksimum 20.000 cph hıza erişmektedir.
Elektrikli ve pnömatik besleyicilerin aynı besleyici tabanında karışık kullanımına imkan verir.
Otomatik nozul değişimi ile iş gücünden tasarruf sağlanır ve hız artırılır.
Hava basıncı sensörleri sayesinde sorun algılandığında makine otomatik durur, bu sayede hasar ve malzeme israfı önlenmiş olur.

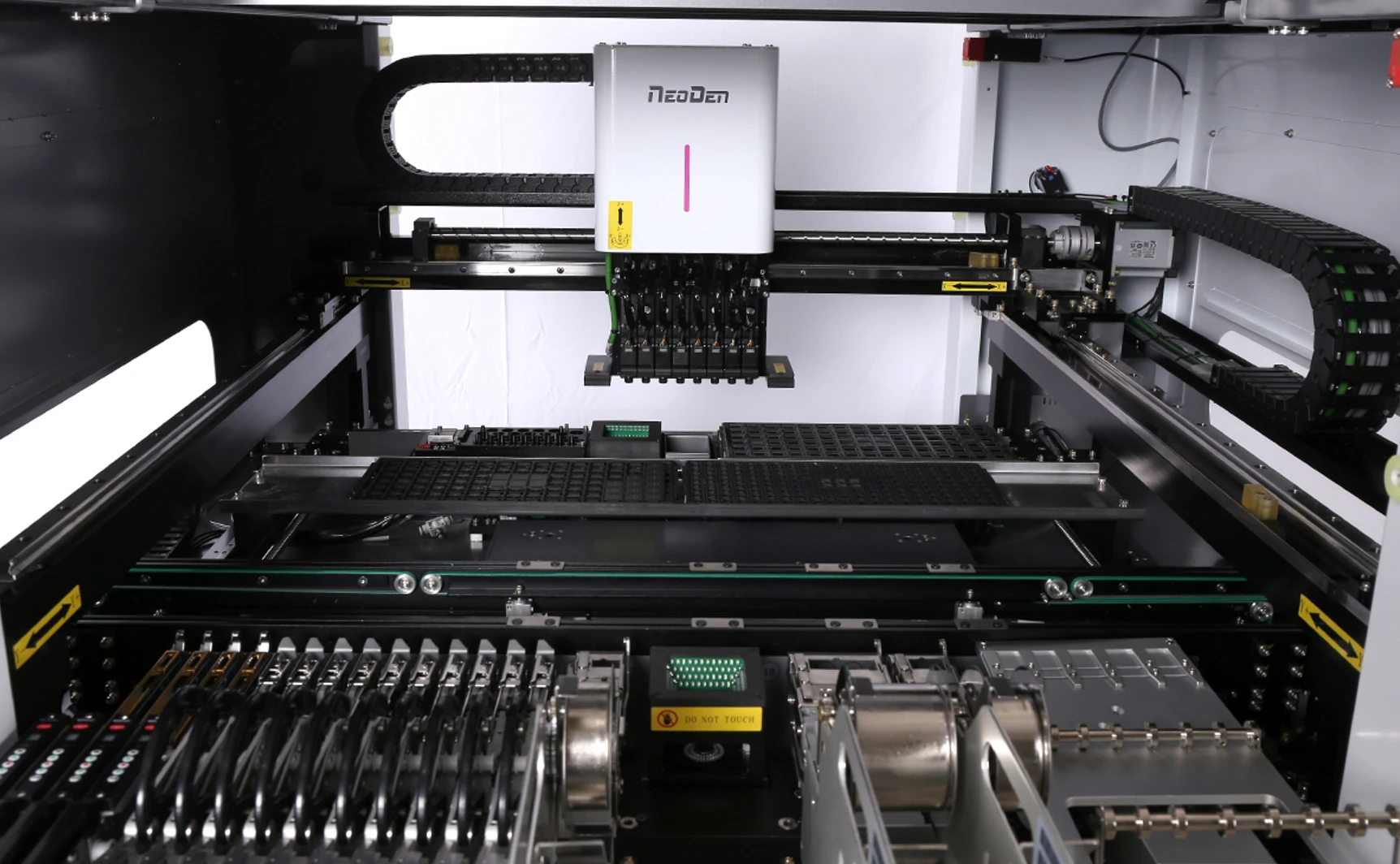

Neoden 10 - DETAY
- Otomatik Nozul Değiştirme: 39 nozzle pozisyonu ile hız ve esneklik arttırılmıştır.

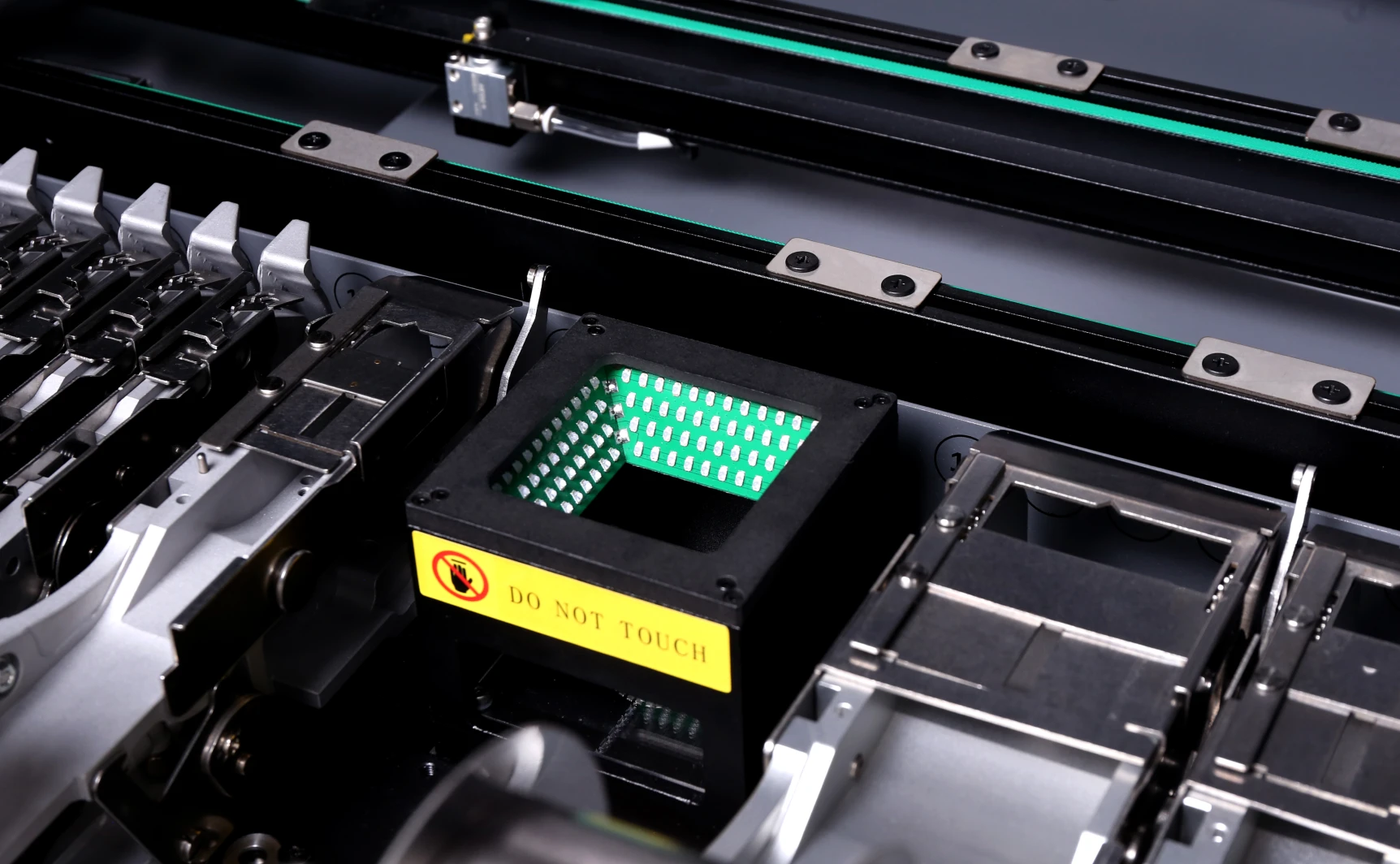

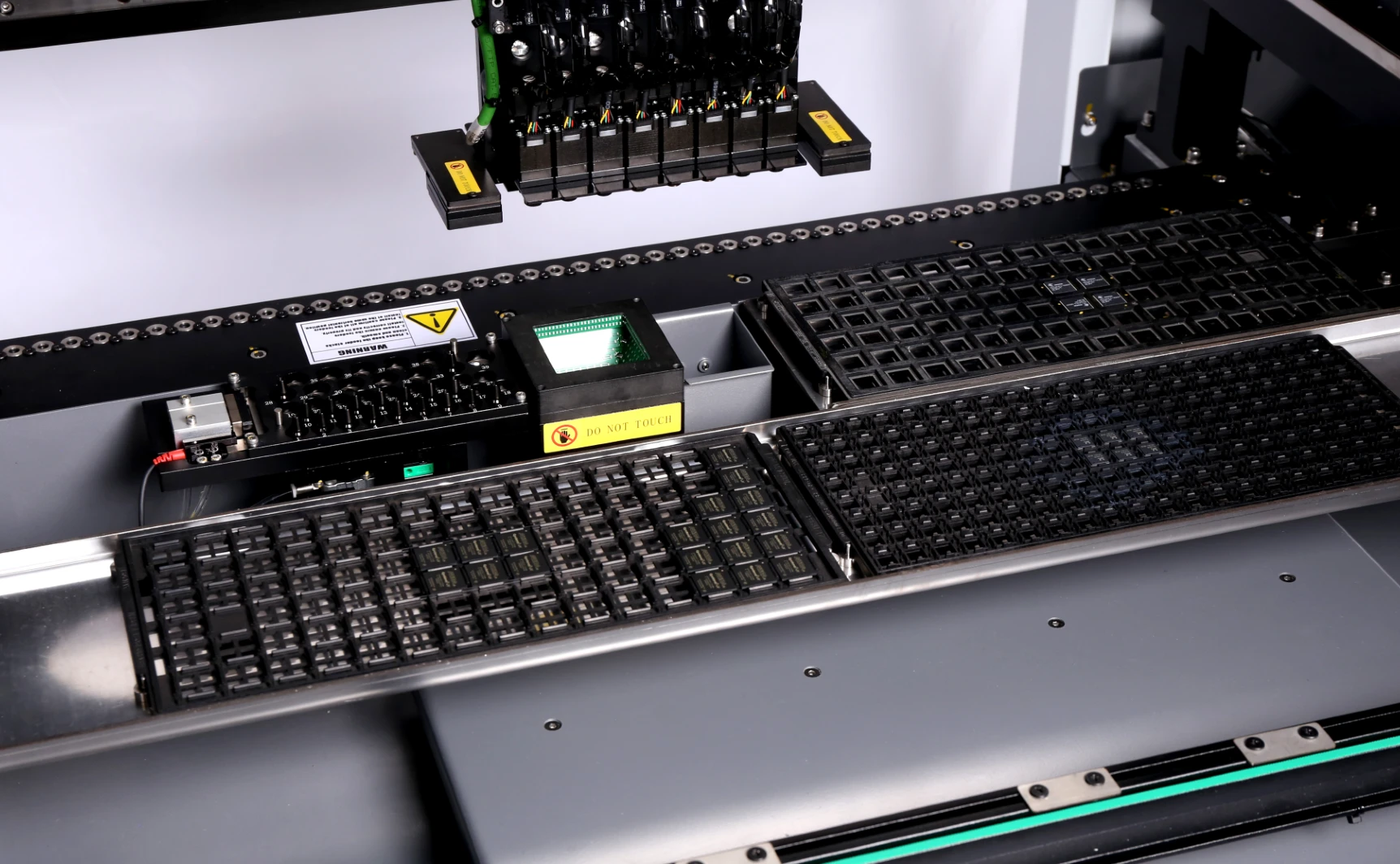

- IC Kamera: Daha büyük IC fotoğrafları çekme ve otomatik nozzle değişimi ile otomatik kalibrasyon imkanı.
- Otomatik Nozul Yüksekliği Kalibrasyonu: Operasyonel kolaylık sağlar.
- Atık kutusu: Malzemelerin geri dönüşümü kolaylaştırır.
- 80 reel feeder: Aynı anda daha fazla malzeme beslenmesine imkan sağlanır.
- Konveyör uzantıları (opsiyonel) ile 1500mm uzunluğa kadar kartları dizme kabiliyetine sahiptir.
- Nozul Hava Basıncı Ölçümü: Potansiyel oluşabilecek zararı ve malzeme israfını engelleyerek sürecin istikrarını artırır ve engelleri ortadan kaldırır.
- Gelişmiş Yazılım Tasarımı: Kullanım kolaylığı ve makinenin daha verimli çalışmasını sağlar.
Teknik Özellikler
|
Model
|
NeoDen 10P
|
|
|---|---|---|
|
Kafa sayısı
|
8
|
|
|
Dizgi Hızı
|
Maksimum 20.000 CPH
|
|
|
Yerleştirme Hassasiyeti
|
±0.01mm
|
|
|
Kamera Sistemi
|
Çift Fiducial Kamerası, Ön Hareketli Kamera, IC Kamerası
|
|
|
Komponent Boyutu
|
Hareketli Kamera
|
0201 - 22mm x 22mm
|
|
IC Kamera
|
0201 - 40mm x 40mm
|
|
|
PCB Kalınlığı
|
0.2mm-3.5mm
|
|
|
Tape reel feeder sayısı
|
80 (Maksimum)
|
|
|
Feeder ölçüleri
|
8mm/12mm/16mm/24mm/32mm/44mm, vibration feeder
|
|
|
Otomatik Nozzle Değişim
|
Evet
|
|
|
PCB Destek Pinleri
|
Opsiyon
|
|
|
Komponent Çeşitliliği
|
En küçük
|
0201 (elektrikli feeder),0402 (pnömatik feeder)
|
| Dizilebilen IC seçenekleri
|
QFP, SSOP, QFN, BGA
|
|
| Maksimum yükseklik
|
16mm
|
|
|
Maksimum PCB boyutu
|
450mm x 1500mm (IC tray olmadan)
|
|
|
Kafaların Dönme Açısı
|
0-360°
|
|
|
Basınçlı hava kaynağı
|
0.6MPa - 0.8MPa, Maks. akış oranı 37L/dk
|
|
|
XY Sürücü Motor
|
Panasonic A6 750W Servo Motor
|
|
|
X/Y Sürücü Türü
|
WON Linear Rulman / THK C5 - 2040 Bilyalı Vida Miller
|
|
|
XY Hareket Geribildirim Kontrolü
|
SPM/IBG Manyetik Lineer Enkoder
|
|
|
Elektrik Besleme
|
220V / 50Hz
|
|
|
Güç
|
600W
|
|
|
Net Ağırlık
|
1000Kg
|
|
|
Makine Ölçüleri
|
1289mm × 1254mm × 1386mm | |
|
Nakliye Ölçüleri
|
1320mm x 1290mm x 1456mm | |
Garanti:
Türkiye desteği SMT Turkey Elektronik mühendisleri tarafından verilecektir.
