Neoden 3V OTOMATİK SMD DİZGİ MAKİNESİ

Neoden 3V - DETAY

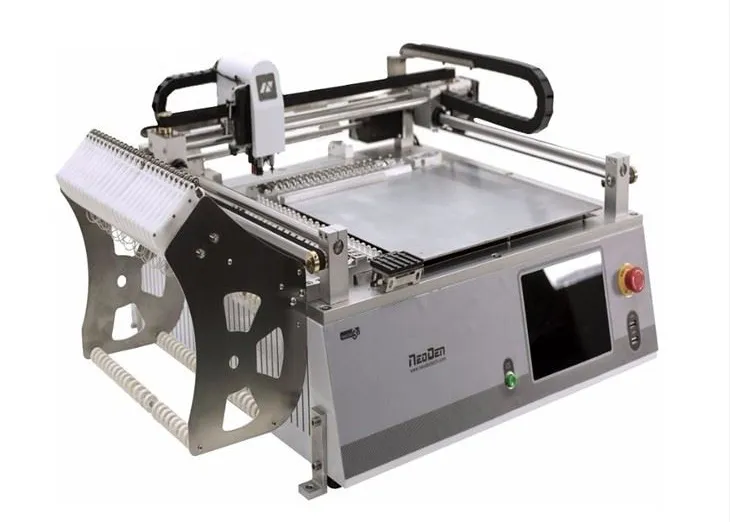

  • NeoDen 3V otomatik SMD dizgi makinesi TM245P serisinin geliştirilmiş modelidir.
  • 2 dizgi kafası, 46 feedere ulaşan kapasite, kamera ile hizalama ve esnek pcb yerleştirme sistemi ile prototip üretimler, küçük ve orta ölçekli üretimler için iyi bir fiyat/performans sunan otomatik SMD dizgi makinesidir.

Teknik Özellikler

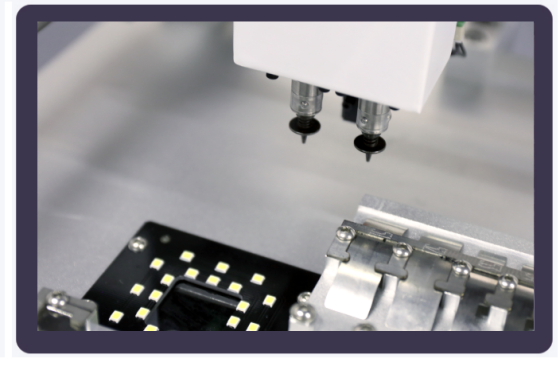

  • Kamera Sistemi
    2 kafalı kamera sistemi:
    2 adet yüksek hassasiyetli ve ±180° dönebilen dizgi kafası ile geniş bir komponent aralığını rahatlıkla dizebilir.
  • Folyo Sistemi
    Patentli otomatik folyo sistemi (Peel-Box):
    Patentli elektromanyetik aktüatörler sayesinde naylon folyoyu şerit komponentten elle soymanıza gerek yok. Bu, otomatik olarak yapılır ve zamandan tasarruf yapmanızı sağlar.

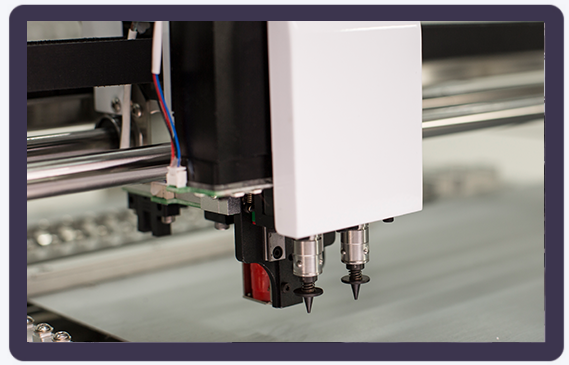

  • PCB sabitleme
    Esnek PCB sabitleme:
    PCB destek çubuğu ve pinlerini kullanarak, hangi şekilde olursa olsun PCB’ yi istediğiniz yere sabitleyip yerleştirebilirsiniz.

  • Entegre Kontrol
    Entegre kontrol ünitesi:
    Dengeli bir performans ve kolay bakım/müdahele sağlar.


Model
NeoDen3V (Standard)
NeoDen3V (Advanced)
Kafa Sayısı
2
2
Hizalama
Vision Kamera
Vision Kamera
Dönüş Açısı
±180°
±180°
Dizgi Hızı
5000CPH(kamera kapalı);
3500CPH(kamera açık)
5000CPH(kamera kapalı);
3500CPH(kamera açık)
Feeder Kapasitesi
Tape feeder:24(Hepsi 8mm)
Tape feeder:44(Hepsi 8mm)
Titreşimli feeder: 0~5 Titreşimli feeder: 0~5
Tepsi feeder: 5~10 (Özelleştirme yapılabilir) Tepsi feeder: 5~10 (Özelleştirme yapılabilir)
PCB Ölçüleri
Maksimum:320*410 mm
Maksimum:320*360 mm
Dizebildiği Komponent Aralığı
En küçük komponent: 0402
En küçük komponent: 0402
En büyük komponent: TQFP144 En büyük komponent: TQFP144
Maks yükseklik: 5mm Maks yükseklik: 5mm
Pompa Sayısı
3
3
Dizgi Hassasiyeti
±0.02mm
±0.02mm
İşletim Sistemi
WindowsXP-NOVA
WindowsXP-NOVA
Elektrik Besleme
110V/220V
110V/220V
Güç
160~200W
160~200W
Makine Ölçüleri (mm)
820(L)x650(W)x410(H)
820(L)x680(W)x410(H)
Paketleme Ölçüleri (mm)
1001(L)x961(W)x568(H)
1001(L)x961(W)x568(H)
Net Ağırlık 55 Kg 60 Kg
Brüt Ağırlık 80 Kg 85 Kg
